نقشه‌های مدارات تغذیه سوییچینگ (SMPS) در لباسشویی‌ها

قلب تپنده و شریان حیاتی بردهای الکترونیکی لوازم خانگی

برد اصلی ماشین لباسشویی وظیفه مدیریت موتور، پمپ تخلیه، شیرهای برقی و حسگرها را بر عهده دارد. تمام این قطعات پیشرفته برای عملکرد صحیح خود به ولتاژهای مستقیم (DC) کاملاً پایدار و بدون نوسان نیاز دارند. در دستگاه‌های مدرن، مدار تغذیه سوئیچینگ یا همان SMPS (Switch Mode Power Supply) این شریان حیاتی را ایجاد می‌کند. مدار SMPS با راندمان بالا و ابعاد کوچک خود، ولتاژ برق متناوب شهری (220V AC) را به ولتاژهای کاری مورد نیاز برد (معمولاً ۱۲ ولت برای راه‌اندازی رله‌ها و ۵ یا ۳.۳ ولت برای تغذیه میکروکنترلر) تبدیل می‌کند.

هنگامی که تکنسین‌ها با نشانه‌هایی مثل خاموشی کامل دستگاه، روشن نشدن نمایشگر یا ریست شدن ناگهانی لباسشویی در میانه برنامه شستشو مواجه می‌شوند، فوراً بررسی «نقشه‌های مدارات تغذیه سوییچینگ (SMPS) در لباسشویی‌ها» را در اولویت اول خود قرار می‌دهند. شناخت دقیق این نقشه‌ها به تعمیرکار اجازه می‌دهد تا بدون اتلاف وقت و بدون نیاز به تعویض کامل و گران‌قیمت برد اصلی، قطعه معیوب را مستقیماً در مدار رهگیری و تعویض کند.

تحلیل معماری نقشه SMPS، عملکرد قطعات و پروتکل ولتاژگیری

برای درک عمیق مدار تغذیه سوئیچینگ در ماشین‌های لباسشویی، باید مسیر حرکت جریان الکتریکی را از لحظه ورود به برد تا خروجی‌های کم‌ولتاژ نهایی به دقت دنبال کنیم. نقشه‌های الکترونیکی SMPS این مسیر را به چهار بلوک اصلی تقسیم می‌کنند. ما در ادامه عملکرد هر بلوک و روش تست قطعات آن را بررسی می‌کنیم.

۱. بلوک فیلترینگ و یکسوسازی اولیه (EMI Filter & Rectifier)

برق متناوب شهری ابتدا از فیوز محافظ و مدار فیلتر نویزگیر (شامل سلف‌های تروییدی و خازن‌های گرید X و Y) عبور می‌کند. این فیلتر مانع خروج نویزهای سوئیچینگ برد به شبکه برق خانه می‌شود. سپس جریان به پل دیود می‌رسد. پل دیود با همکاری خازن الکترولیتی بزرگ و صافی (معمولاً ۴۰۰ ولتی)، ولتاژ AC را به ولتاژ مستقیم حدود ۳۱۰ ولت DC تبدیل می‌کند.

• تکنیک عیب‌یابی: اگر خازن اصلی باد کند یا ظرفیت خود را از دست بدهد، ولتاژ ۳۱۰ ولت دچار ریپل شدید می‌شود و برد لباسشویی در زیر بار (مثلاً هنگام روشن شدن موتور) ریست می‌گردد. تکنسین باید ولتاژ دو سر این خازن را با مولتی‌متر اندازه‌گیری کند.

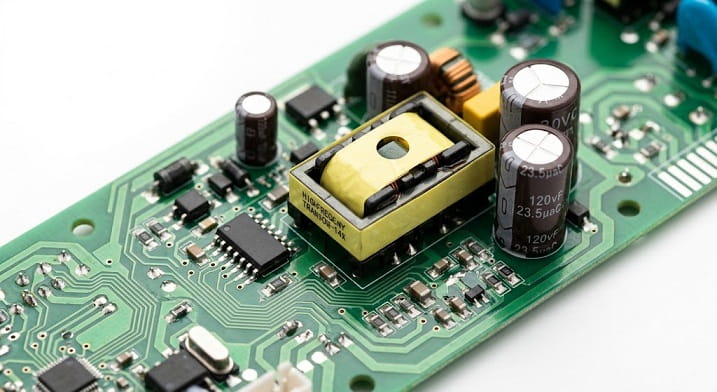

۲. بلوک سوئیچینگ و ترانسفورماتور فرکانس بالا (Switching & Chopper)

آی‌سی سوئیچینگ (مانند تراشه‌های معروف سری LNK304، TNY264 یا Viper12) نقش اصلی را در این بخش ایفا می‌کند. این آی‌سی هوشمند شامل یک اسیلاتور داخلی و یک ترانزیستور ماسفت قدرت است. آی‌سی تغذیه ولتاژ ۳۱۰ ولت DC را با فرکانس بسیار بالایی (بین ۵۰ تا ۱۰۰ کیلوهرتز) قطع و وصل می‌کند و آن را به ترانسفورماتور فرکانس بالا (ترانس چاپر) می‌فرستد. ترانس چاپر بر اساس این جریان القایی سریع، ولتاژهای خروجی کاهش‌یافته را در ثانویه خود ایجاد می‌کند.

• تکنیک عیب‌یابی: در نوسانات شدید برق ورودی، آی‌سی سوئیچر به عنوان فداکارترین قطعه، منفجر می‌شود یا پایه‌های درین و سورس آن اتصال کوتاه می‌گردند. تعمیرکار با تست دیود بین پایه‌های خروجی آی‌سی، وضعیت سلامت آن را ارزیابی می‌کند.

۳. بلوک یکسوسازی ثانویه و فیلتر خروجی (Output Stage)

ولتاژهای کاهش‌یافته در خروجی ترانس چاپر، هنوز شکل موج مربعی و فرکانس بالا دارند. دیودهای شاتکی فوق سریع (Fast Diodes) این ولتاژها را یکسو می‌کنند و خازن‌های خازن الکترولیتی خروجی، صاف‌ترین ولتاژ DC را تحویل مدار می‌دهند. معمولاً خط ۱۲ ولت مستقیم به رله‌های شیر برقی و هیدروستات می‌رود و یک آی‌سی رگولاتور (مثل 7805) این ولتاژ را به ۵ ولت خالص برای آی‌سی میکروکنترلر تبدیل می‌کند.

۴. بلوک فیدبک و کنترل پایداری ولتاژ (Feedback Loop)

تغییر بار خروجی نباید ولتاژ نهایی را تغییر دهد. مدار فیدبک با استفاده از دو قطعه کلیدی یعنی آی‌سی رگولاتور شنت (مثل TL431) و اپتوکوپلر (Optocoupler)، وضعیت ولتاژ خروجی را به طور مداوم به آی‌سی سوئیچر گزارش می‌دهد. اپتوکوپلر با انتقال نوری سیگنال، ایزولاسیون کامل بین بخش برق خطرناک اولیه و بخش کم‌ولتاژ ثانویه را حفظ می‌کند. اگر خروجی افت کند، اپتوکوپلر به آی‌سی فرمان می‌دهد تا پهنای پالس سوئیچ‌زنی (PWM) را افزایش دهد و ولتاژ را جبران کند.

جدول مقایسه فنی: تفاوت‌ها و نشانه‌های خرابی در بلوک‌های ولتاژ بالا (اولیه) و ولتاژ پایین (ثانویه) SMPS

این جدول به تعمیرکاران کمک می‌کند تا با مشاهده علائم بالینی دستگاه، بخش معیوب نقشه SMPS را سریع‌تر تفکیک کنند:

مشخصه و نشانه خرابی دستگاه	خرابی در بلوک اولیه مدار (ولتاژ بالا / ۳۱۰ ولت)	خرابی در بلوک ثانویه مدار (ولتاژ پایین / ۱۲ و ۵ ولت)
وضعیت ظاهری ماشین لباسشویی	خاموشی مطلق، عدم روشن شدن حتی یک ال‌ای‌دی روی پنل	پنل روشن می‌شود اما دستگاه ارورهای نامشخص می‌دهد یا رله‌ها صدای تیک‌تیک مداوم می‌دهند
قطعات کلیدی درگیر در خطا	فیوز ورودی، وریستور، پل دیود، خازن ۴۰۰ ولت، آی‌سی سوئیچر LNK	دیودهای شاتکی خروجی، خازن‌های صافی خروجی، آی‌سی رگولاتور 7805، اپتوکوپلر
نتیجه تست ولتاژگیری با مولتی‌متر	ولتاژ دو سر خازن بزرگ صفر است یا کمتر از ۲۸۰ ولت DC نشان می‌دهد	ولتاژ ۳۱۰ ولت روی خازن اولیه وجود دارد اما ولتاژ خروجی رگولاتور کمتر از ۵ ولت است
علت شایع آسیب قطعات	نوسان شدید شبکه برق شهری، برخورد صاعقه به خطوط، جریان کشیدن شدید آی‌سی تغذیه	اتصالی در رله‌ها یا قطعات مصرف‌کننده خارجی مانند قفل برقی درب (میکروسوئیچ)، پیری خازن‌ها
اقدام تعمیراتی استاندارد	تعویض فیوز و آی‌سی سوئیچر، بررسی دیودهای پل، اصلاح مسیر خطوط سوخته برد	تعویض خازن‌های کم‌ظرفیت ثانویه، تعویض دیود خروجی، تست عدم اتصالی در خط ۵ ولت میکرو

سوالات متداول کاربران (FAQ)

۱. چرا فیوز ورودی برد لباسشویی فوراً پس از تعویض دوباره می‌سوزد؟

سوختن آنی فیوز ورودی نشان‌دهنده وجود یک اتصال کوتاه شدید در ابتدای مدار SMPS است. قطعات متهم اصلی شامل وریستور ورودی (که در اثر ولتاژ بالا شورت می‌شود)، دیودهای پل، یا ماسفت داخلی آی‌سی تغذیه سوئیچینگ هستند. تا زمانی که قطعه اتصال کوتاه شده را پیدا و تعویض نکنید، جریان شدیدی از فیوز عبور خواهد کرد و آن را خواهد سوزاند.

۲. چرا ماشین لباسشویی در مرحله خشک‌کن یا دور تند موتور، ناگهانی خاموش یا ریست می‌شود؟

این پدیده به افت ظرفیت (پیر شدن) خازن الکترولیتی اصلی ۴۰۰ ولتی یا خازن‌های فیلتر خروجی مربوط است. در حالت عادی خازن‌ها ریپل ولتاژ را حذف می‌کنند؛ اما وقتی موتور وارد دور تند می‌شود و جریان بالایی از منبع تغذیه می‌کشد، خازن ضعیف نمی‌تواند ولتاژ را پایدار نگه دارد. در نتیجه ولتاژ آی‌سی میکروکنترلر افت می‌کند و برد ریست می‌شود.

۳. وظیفه اپتوکوپلر در نقشه تغذیه سوئیچینگ لباسشویی چیست و چگونه خراب می‌شود؟

اپتوکوپلر وظیفه انتقال اطلاعات ولتاژ خروجی به آی‌سی سوئیچینگ را بر عهده دارد و این کار را از طریق نور (بدون اتصال الکتریکی) انجام می‌دهد تا بخش کم‌ولتاژ از برق ۲۲۰ ولت ایزوله بماند. خرابی اپتوکوپلر باعث می‌شود آی‌سی سوئیچینگ اطلاعات غلطی دریافت کند؛ در نتیجه ولتاژ خروجی یا بیش از حد بالا می‌رود (که خطر سوختن میکروکنترلر را دارد) یا خروجی کاملاً قطع می‌شود.

۴. آیا می‌توان مدار SMPS آسیب‌دیده لباسشویی را با ماژول‌های تغذیه آماده (مثل ماژول CA-888) جایگزین کرد؟

بله، در مواردی که فیبر مدار چاپی برد در اثر انفجار آی‌سی سوئیچر کاملاً ذوب شده یا نقشه دقیق آن در دسترس نیست، تکنسین‌ها از ماژول‌های تغذیه سه سیمه یا پنج سیمه آماده استفاده می‌کنند. این ماژول‌ها فرآیند سوئیچ‌زنی را در خارج از بورد انجام می‌دهند و ولتاژهای مورد نیاز ترانس چاپر را تامین می‌کنند.

نتیجه‌گیری

تسلط بر نقشه‌های مدارات تغذیه سوییچینگ (SMPS) در لباسشویی‌ها، مرز میان یک تکنسین تعویض‌کار و یک مهندس تعمیرکار متخصص را مشخص می‌کند. ساختار SMPS علی‌رغم پیچیدگی‌های اولیه، رفتارهای کاملاً منطقی و مهندسی دارد. بخش عمده‌ای از بردهای خاموش ماشین‌های لباسشویی که در مراکز خدمات غیرتخصصی به عنوان قطعه اسقاطی شناخته می‌شوند، با بررسی ولتاژهای خط ورودی، تست دیود سوییچرهای قدرت و تعویض خازن‌های فرسوده ثانویه، با هزینه‌ای بسیار ناچیز دوباره به چرخه کار بازمی‌گردند.

شما با اجرای پروتکل‌های عیب‌یابی گام‌به‌گام و علمی ارائه شده در این مقاله، پایداری سخت‌افزاری بردهای الکترونیکی را تضمین می‌کنید و طول عمر مفید لوازم خانگی مشتریان خود را به طور چشمگیری افزایش می‌دهید.
