آموزش تست قطعات الکترونیکی روی برد بدون جداسازی؛ تکنیکهای تست گرم و سرد با مولتیمتر

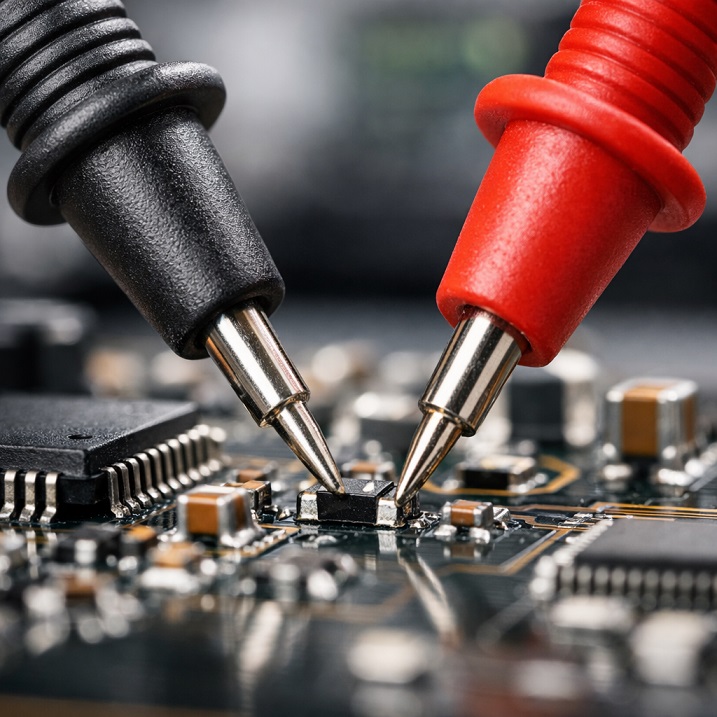

هر تعمیرکار بردهای الکترونیکی در طول روز با یک چالش بزرگ روبهرو میشود: «کدام قطعه روی این برد صنعتی سوخته است؟» جداسازی تکتک قطعات از روی برد برای تست کردن، کاری زمانبر است. این کار آسیب جدی به پدها و مسهای ظریف بردهای چندلایه میزند. بنابراین، یک تعمیرکار هوشمند باید مهارت تست قطعات الکترونیکی روی برد (In-Circuit Testing) را یاد بگیرد.
شما با استفاده از تکنیکهای درست، قطعه معیوب را بدون نیاز به هویه و هیتر، مستقیماً روی خود برد شکار میکنید. ما در این مقاله تخصصی از الان تعمیر، آموزش تست قطعات الکترونیکی روی برد بدون جداسازی؛ تکنیکهای تست گرم و سرد با مولتیمتر
بخش اول: تفاوت حیاتی تست سرد و تست گرم چیست؟
ما در دنیای تعمیرات سختافزار، عیبیابی را به دو روش اصلی تقسیم میکنیم. شما باید تفاوت این دو روش را کاملاً درک کنید:
۱. تست سرد (Cold Test)
شما در این روش، برق مدار را کاملاً قطع میکنید. منبع تغذیه یا آداپتور نباید هیچ جریانی به برد بفرستند. شما با استفاده از مدهای دیود، بوق (پیوستگی) و مقاومتِ مولتیمتر، قطعات را بررسی میکنید. این روش بسیار ایمن است و خطر اتصال کوتاه ثانویه ندارد.
۲. تست گرم (Hot Test)
شما در این روش، برق ورودی برد را وصل میکنید. مدار در این حالت زیر بار قرار دارد. شما مولتیمتر را روی مد ولتاژگیری (DC یا AC) میگذارید و ولتاژ نقاط کلیدی مدار را اندازه میگیرید. این روش قطعیترین راه برای مچگیری از قطعاتی است که در ظاهر سالم هستند اما زیر بار کم میآورند.
بخش دوم: خطرات و محدودیتهای تست روی برد
تست قطعات بدون جداسازی، یک قانون طلایی دارد: «قطعات اطراف روی نتیجه تست شما تأثیر میگذارند.» از آنجا که قطعات روی برد از طریق مسیرهای مسی به هم متصل هستند، شما ممکن است مقاومت یک قطعه دیگر را به جای قطعه مورد نظر اندازه بگیرید.
به عنوان مثال، اگر یک سلف یا مقاومت کماهم با یک خازن موازی باشد، شما در تست خازن صدای بوق ممتد میشنوید. این بوق به معنای خرابی خازن نیست، بلکه جریان مولتیمتر دارد از مسیر سلف عبور میکند. پس همیشه به معماری خطوط اطراف قطعه دقت کنید.
بخش سوم: راهنمای تست سرد قطعات اصلی روی برد
بیایید بررسی تکتک قطعات را با مولتیمتر دیجیتال شروع کنیم:
۱. مقاومتها (Resistors)
مولتیمتر را روی مد اهممتر (Ohm) بگذارید. پرابها را به دو سر مقاومت بزنید و عدد را با رنگهای روی مقاومت مقایسه کنید.
- قانون تحلیل: عدد مولتیمتر روی برد، یا با مقدار واقعی مقاومت برابر است یا از آن کمتر است. اگر عددی بزرگتر از مقدار واقعی مقاومت دیدید، آن مقاومت قطعاً سوخته و تغییر مقدار (Open Circuit) داده است. اگر عدد خیلی کمتر بود، احتمالاً یک مسیر موازی در مدار وجود دارد.
۲. دیودها (Diodes)
مولتیمتر را روی مد تست دیود قرار دهید.
- گام اول: پراب قرمز را به آند (سمت بدون خط) و پراب مشکی را به کاتد (سمت خطدار) بزنید. مولتیمتر باید عددی بین ۰.۴ تا ۰.۷ ولت (برای دیودهای سیلیسیمی) یا ۰.۲ ولت (برای دیودهای شاتکی) نشان دهد.
- گام دوم: جای پرابها را عوض کنید. مولتیمتر باید عبارت OL (عدم اتصال) را نشان دهد.
- نتیجهگیری: اگر دیود از هر دو طرف بوق زد، آن دیود سوخته است و اتصالی دارد. اگر از هر دو طرف OL داد، دیود قطع شده است.
۳. خازنهای الکترولیتی (Electrolytic Capacitors)
خازنها معمولاً ولتاژ را در خود ذخیره میکنند. پیش از تست، خازن را با یک مقاومت دشارژ کنید. مولتیمتر را روی تست بازر (بوق) بگذارید.
- نحوه رفتار خازن سالم: وقتی پرابها را به دو سر خازن میزنید، مولتیمتر باید یک لحظه بوق کوتاه بزند و سپس صدا قطع شود و عدد روی صفحه مدام بالا برود. این یعنی خازن دارد با باتری مولتیمتر شارژ میشود. اگر جای پرابها را عوض کنید، همین اتفاق دوباره رخ میدهد.
- نشانههای خرابی: اگر خازن بوق ممتد و بدون قطع شدن زد، شورت شده است.
۴. ترانزیستورهای BJT و ماسفتها
ترانزیستورها را هم مثل دو دیودِ پشتبهپشت تست کنید. پایه بیس باید به کلکتور و امیتر راه بدهد (عدد دیودی نشان دهد) اما کلکتور و امیتر نباید به هم راه بدهند. در ماسفتها، پایه گیت نباید به هیچ پایهای راه بدهد. بوق زدن گیت به معنای نابودی کامل تراشه است.
بخش چهارم: تکنیکهای پیشرفته تست گرم (ولتاژگیری تحت بار)
وقتی در تست سرد قطعه معیوب را پیدا نکردید، نوبت به تست گرم میرسد. برد را به لامپ تست سری کارگاه وصل کنید تا خطری شما را تهدید نکند.
- تست ولتاژ تغذیه آیسیها (VCC): مولتیمتر را روی ولتاژ DC بگذارید. پراب مشکی را به منفی خازن صافی اصلی بزنید. پراب قرمز را به پایه تغذیه آیسیهای روی برد (مثل اپتوکوپلر یا آیسی میکرو) بزنید. اگر ولتاژ ۵ ولت یا ۱۲ ولت پایدار نبود، بخش تغذیه یا خازنهای فیلتر خراب هستند.
- تست افت ولتاژ روی مقاومتهای فیوزی: اگر یک مقاومت فیوزی در مدار داغ میکند، ولتاژ دو سر آن را بگیرید. افت ولتاژ شدید نشان میدهد که قطعات بعد از آن مقاومت، جریان بسیار زیادی میکشند و مدار دچار اتصالی شده است.
بخش پنجم: جدول طلایی تشخیص خرابی قطعات روی برد
این جدول تجربی را به عنوان راهنمای سریع روی میز کار خود در آلان تعمیر داشته باشید:
| نام قطعه روی برد | مد مولتیمتر | وضعیت قطعه سالم | نشانه قطعی خرابی قطعه |
| مقاومت | اهممتر | نمایش عدد نامی یا کمتر | نمایش عدد بزرگتر از کد رنگی یا OL |
| دیود معمولی | تست دیود | نمایش عدد در یک جهت و OL در جهت عکس | بوق ممتد از دو طرف یا OL از دو طرف |
| خازن الکترولیتی | تست بوق / ظرفیت | بوق لحظهای و سپس نمایش عدد بالا | بوق ممتد طولانی یا عدم تغییر عدد |
| فیوز / سلف | تست بوق | بوق ممتد (مقاومت نزدیک به صفر) | نمایش عبارت OL (قطع شدن سیمپیچ) |
| وریستور (VDR) | تست بوق | نمایش عبارت OL (مقاومت بینهایت) | بوق ممتد یا نمایش مقاومت کم |
نتیجهگیری و جمعبندی
تست قطعات روی برد یک هنر و مهارت تجربی است. شما با یادگیری رفتار قطعات موازی و شناخت نشانههای تست سرد و گرم، میتوانید سرعت عیبیابی خود را ده برابر کنید. همیشه به یاد داشته باشید که اگر به تست یک قطعه روی برد مشکوک بودید، کافی است فقط یک پایه آن را با هویه آزاد کنید و دوباره تست را انجام دهید تا مدار اطراف، شما را به اشتباه نیندازد.
