تکنولوژی اینورتر (Inverter) با کنترل هوشمند دور موتور و کمپرسور، مصرف انرژی را در لوازم خانگی مدرن به شدت کاهش می‌دهد. بردهای الکترونیکی اینورتر در محصولات سامسونگ، ال‌جی و بوش، وظیفه تبدیل برق یکسو شده به سیگنال‌های فرکانس متغیر سه فاز را بر عهده دارند. وقتی مشکلی در این سیکل پیچیده رخ می‌دهد، میکروکنترلر دستگاه با روشن کردن چراغ‌های وضعیت ال‌ای‌دی روی برد یا نمایش کدهای خطا روی صفحه نمایش، نوع آسیب را گزارش می‌کند.

مفهوم «تحلیل خطاهای کدخوانی بردهای اینورتر» به تکنسین‌ها کمک می‌کند تا زبان سخت‌افزاری دستگاه را متوجه شوند. تعمیرکاران مجرب با کدخوانی اصولی، مستقیماً به سراغ قطعه آسیب‌دیده می‌روند و از تعویض بی‌دلیل کل بردهای گران‌قیمت جلوگیری می‌کنند. این مقاله با کالبدشکافی کدهای خطای سه برند برتر بازار، پروتکل تست قطعات کلیدی بردهای اینورتر را در لایه‌های عمقی آموزش می‌دهد.

کالبدشکافی مدارهای الکترونیکی، ساختار پردازنده‌ها و تکنیک‌های پیشرفته رفع عیب

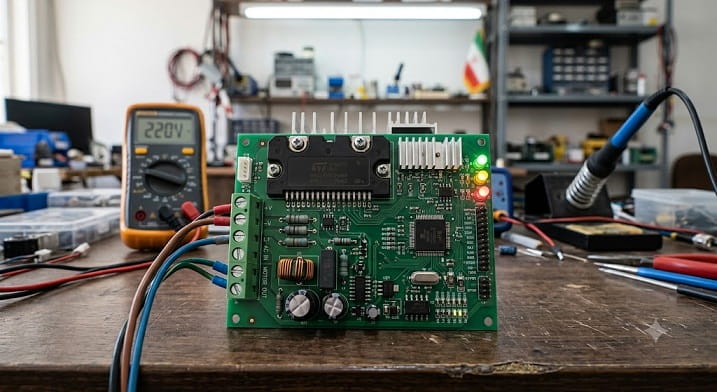

برای تحلیل دقیق خطاهای کدخوانی بردهای اینورتر، ابتدا باید ساختار سخت‌افزاری این بردهای الکترونیکی را بشناسیم. تمام برندهای معتبر جهانی مانند سامسونگ، ال‌جی و بوش از یک ساختار استاندارد برای بخش درایور موتور بهره می‌برند. درمورد تحلیل خطاهای کدخوانی بردهای اینورترما این ساختار را به بلوک‌های مجزا تقسیم می‌کنیم تا عیب‌یابی در کمتر از چند دقیقه میسر شود.

۱. لایه سخت‌افزاری ماژول قدرت هوشمند (IPM)

قلب تپنده بخش قدرت در تمام بردهای اینورتر، آی‌سی بزرگ و هیت‌سینک‌داری به نام IPM (Intelligent Power Module) است. این ماژول هوشمند شامل شش عدد ترانزیستور IGBT به همراه مدارهای درایور گیت و سنسورهای محافظتی داخلی است. آی‌سی میکروکنترلر اصلی، پالس‌های فرمان کم‌ولتاژ را به IPM می‌فرستد و این ماژول با سوئیچ‌زنی فوق‌سریع، ولتاژ DC لینک (حدود ۳۱۰ ولت) را به برق سه فاز متغیر برای چرخش موتور تبدیل می‌کند.

الف) خطای اورکارنت و سوختن سوییچ‌های خروجی

وقتی موتور یا کمپرسور زیر بار شدید فیزیکی قرار می‌گیرد، جریان عبوری از ترانزیستورهای IPM از حد مجاز فراتر می‌رود. سنسورهای داخلی ماژول فوراً خط فیدبک خطای جریان (Overcurrent) را فعال می‌کنند. تکنسین باید با جدا کردن سوکت موتور، پایه‌های خروجی U، V و W ماژول IPM را نسبت به قطب مثبت و منفی خازن‌های لینک دی‌سی با تست دیود مولتی‌متر چک کند. هرگونه عدد نزدیک به صفر یا صدای بوق ممتد، نشان‌دهنده شورت شدن سوئیچ‌های داخلی و لزوم تعویض آی‌سی IPM است.

ب) خطای عدم تعادل فازها در مدار خروجی

میکروکنترلر برد از طریق مقاومت‌های شنت کم‌اهمیت موجود در مسیر سورس ترانزیستورها، جریان هر سه فاز خروجی را رصد می‌کند. اگر یکی از فازها به دلیل قطعی سیم‌کشی یا سوختن خط درایور گیت جریان متفاوتی داشته باشد، دستگاه خطای عدم تعادل فاز (Phase Unbalance) صادر می‌کند. تکنسین برای رفع این خطا باید مقاومت‌های گیت خروجی و مسیر سیم‌کشی تا موتور را به دقت ارزیابی کند.

۲. تحلیل اختصاصی سیستم کدخوانی برد اینورتر سامسونگ (Samsung)

کمپانی سامسونگ بردهای اینورتر خود را به چراغ‌های چشمک‌زن ال‌ای‌دی (معمولاً سه رنگ قرمز، سبز و زرد) مجهز می‌کند. ترکیب حالت‌های روشن، خاموش یا چشمک‌زن این سه ال‌ای‌دی، نوع خطای سخت‌افزاری را مشخص می‌کند.

الف) خطای افت یا افزایش ولتاژ لینک دی‌سی (DC-Link Error)

هنگامی که ال‌ای‌دی قرمز ثابت و ال‌ای‌دی سبز چشمک‌زن می‌شود، سیستم خطای ولتاژ خازن‌های اصلی را گزارش می‌دهد. ولتاژ این خازن‌ها باید در محدوده ۲۸۰ تا ۳۲۰ ولت مستقیم قرار داشته باشد. تکنسین باید مقاومت‌های دقیق بخش تقسیم ولتاژ (Voltage Divider) را که وظیفه نمونه‌برداری ولتاژ برای میکروکنترلر را دارند، تست کند؛ زیرا تغییر امپدانس این مقاومت‌ها، گزارش اشتباه به پردازنده ارسال می‌کند.

ب) خطای عدم ارتباط دو برد (Communication Error)

روشن شدن چراغ زرد به همراه چشمک‌زن قرمز، نشان‌دهنده قطع شدن ارتباط دیتای بین برد اصلی و برد اینورتر است. سیگنال‌های دیتا در این بخش از طریق اپتوکوپلرهای سرعت بالا منتقل می‌شوند. نوسان برق یا خرابی رگولاتور تغذیه این اپتوکوپلرها، ارتباط را به طور کامل قطع می‌کند و موتور دستگاه استارت نمی‌خورد.

۳. تحلیل اختصاصی سیستم کدخوانی برد اینورتر ال‌جی (LG)

برند ال‌جی در سیستم‌های اینورتر خود (مجموعه Direct Drive و بردهای خطی)، معمولاً از کدهای خطای عددی واضح روی نمایشگر یا تعداد مشخصی چشمک زدن یک تک ال‌ای‌دی روی بورد قدرت استفاده می‌کند.

الف) خطای سنسور موقعیت شفت موتور (Hall Sensor Fault)

کد خطای LE در محصولات ال‌جی، خرابی سنسورهای اثر هال موتور را نشان می‌دهد. تراشه کنترلر برای تنظیم دقیق زمان‌بندی سوئیچ‌زنی به اطلاعات این سنسورها نیاز دارد. تکنسین باید ولتاژ تغذیه ۵ ولت ورودی به سنسور هال و سلامت پایه‌های سیگنال آن را با اسیلوسکوپ یا مولتی‌متر بررسی کند.

ب) خطای قفل شدن موتور یا جریان‌کشی بیش از حد (IPM Fault)

کد خطای چشمک‌زن متوالی ال‌ای‌دی برد اینورتر ال‌جی (مثلاً ۶ بار چشمک‌زن)، به طور مستقیم به تریپ سخت‌افزاری آی‌سی IPM اشاره دارد. این خطا به دلیل قفل شدن مکانیکی کمپرسور، خرابی خنک‌کاری هیت‌سینک یا اتصال کوتاه در داخل خود ماژول خروجی رخ می‌دهد و سیستم را برای امنیت بیشتر به طور کامل متوقف می‌کند.

۴. تحلیل اختصاصی سیستم کدخوانی برد اینورتر بوش (Bosch)

مهندسی آلمانی بوش از کدهای خطای سری E یا F (مانند E21 یا F43) برای گزارش خطای سیستم‌های حرکتی استفاده می‌کند. بردهای تغذیه و اینورتر بوش پایداری بسیار بالایی دارند اما به کیفیت فیدبک جریان به شدت حساس هستند.

الف) خطای دمای بیش از حد ماژول قدرت (Overheating Fault)

دستگاه‌های بوش با بروز خطای حرارتی، کارکرد موتور را متوقف می‌کنند. سنسور ترمیستور (NTC) نصب شده در زیر یا داخل آی‌سی IPM، مقاومت خود را با تغییر دما تغییر می‌دهد. اگر خمیر سیلیکون هیت‌سینک خشک شود یا سنسور NTC دچار خرابی (تغییر مقدار نامی) گردد، پردازنده بوش فرمان توقف آنی صادر می‌کند.

ب) خطای افت فرکانس و ناهماهنگی میکروکنترلرها

در این حالت برد اینورتر بوش خطای عدم هماهنگی کلاک پردازنده را نشان می‌دهد. نوسان در مدار اسیلاتور (کریستال کوارتز) کنار میکروکنترلر اینورتر، فرکانس کاری را به هم می‌زند. تکنسین باید خازن‌های عدسی اطراف کریستال و ولتاژ ۵ ولت رگولاتور تغذیه‌کننده پردازنده را تست و تعویض کند.

جدول مقایسه فنی: رفتارها و کدهای خطای شاخص در بردهای اینورتر سامسونگ، ال‌جی و بوش

این جدول راهنمای سریع مهندسان برای تفکیک ارورها و شناسایی قطعات معیوب در کارگاه‌های تعمیراتی اتوماسیون و لوازم خانگی است:

برند دستگاه	کد خطا / وضعیت ال‌ای‌دی شاخص	ریشه سخت‌افزاری ارور در مدار اینورتر	قطعه متهم اصلی روی بورد	روش استاندارد تست قطعه
سامسونگ (Samsung)	قرمز ثابت + سبز چشمک‌زن	افت یا افزایش شدید ولتاژ لینک DC	خازن‌های صافی بزرگ ۳۱۰ ولت، مقاومت‌های مدار سنس ولتاژ	ولتاژگیری دو سر خازن، تست اهمی مقاومت‌های SMD سنسور ولتاژ
سامسونگ (Samsung)	زرد ثابت + قرمز چشمک‌زن	عدم ارتباط سریال بین برد اصلی و اینورتر	اپتوکوپلرهای خط دیتا، آی‌سی رگولاتور تغذیه مدار فرمان	تست دیود اپتوکوپلرها، تست ولتاژ ۵ ولت خط ارتباطی
ال‌جی (LG)	نمایش ارور عددی LE روی پنل	عدم دریافت سیگنال موقعیت از شفت موتور	سنسورهای اثر هال (Hall Sensors)، سیم‌کشی سوکت خروجی	چک کردن ولتاژ ۵ ولت تغذیه سنسور، تست فرکانس سیگنال خروجی
ال‌جی (LG)	۶ بار چشمک‌زن ال‌ای‌دی بورد	تریپ جریان یا اتصال کوتاه خروجی قدرت	ماژول قدرت هوشمند IPM، اتصالی سیم‌پیچ‌های کمپرسور	تست دیود پایه‌های U, V, W نسبت به قطب‌های مثبت و منفی خازن
بوش (Bosch)	نمایش ارور حرارتی یا جریان خروجی	داغ شدن شدید یا خرابی سیستم سنجش دما	ترمیستور NTC داخلی IPM، کیفیت اتصال هیت‌سینک آلومینیومی	تست مقاومت اهمی ترمیستور NTC در دماهای مختلف، شارژ خمیر سیلیکون

سوالات متداول کاربران (FAQ)

۱. چرا موتور دستگاه اینورتر تکان‌های کوچکی می‌خورد اما توانایی چرخش کامل را ندارد؟ این پدیده نشان‌دهنده قطع شدن یا عدم تقارن یکی از فازهای خروجی ماژول قدرت IPM است. وقتی یکی از IGBTهای داخلی آی‌سی بسوزد، جریان فقط در دو فاز برقرار می‌شود و موتور گشتاور چرخشی لازم را به دست نمی‌آورد. تکنسین باید مسیر خروجی خازن‌های کوچک بوت‌استرپ (Bootstrap) و مقاومت‌های کم‌اهمیت گیت خروجی را بررسی کند.

۲. آیا می‌توان آی‌سی IPM سوخته روی برد اینورتر را با هویه معمولی تعویض کرد؟ خیر، آی‌سی‌های IPM به دلیل اتصال مستقیم به فیبرهای مدار چاپی چندلایه و ضخیم و هیت‌سینک‌های بزرگ، حرارت هویه معمولی را به سرعت پخش می‌کنند. برای تعویض این قطعه حساس بدون آسیب به پدها و خطوط بورد، تعمیرکاران حرفه‌ای از دستگاه قلع‌کش برقی به همراه هیتر و هوای گرم استاندارد استفاده می‌کنند.

۳. دلیل منفجر شدن ناگهانی آی‌سی قدرت IPM در بردهای اینورتر چیست؟ علت اصلی این رخداد، اتصال کوتاه شدن ناگهانی سیم‌پیچ‌های موتور بر اثر نفوذ آب یا گرما، نوسان شدید ولتاژ خط شبکه، یا خرابی دیودهای هرزگرد داخلی مدار قدرت است. با خرابی این دیودها، ولتاژ برگشتی حاصل از سلف موتور (Back EMF) مستقیماً به ترانزیستورها برخورد کرده و سبب انفجار و شورت شدن آنی ماژول می‌شود.

۴. نقش خازن‌های راه‌انداز یا بوت‌استرپ (Bootstrap) در مدار IPM چیست؟ سه خازن الکترولیتی کوچک با ولتاژهای معمولاً ۵۰ ولت در کنار آی‌سی IPM قرار دارند. این خازن‌ها ولتاژ کافی را برای روشن کردن ترانزیستورهای لایه بالای پل سه فاز (High-Side IGBTs) تامین می‌کنند. افت ظرفیت این خازن‌ها باعث شکل‌گیری کدهای خطای جریان یا عدم پاسخ‌دهی ماژول خروجی می‌گردد؛ بنابراین تعویض دوره ای آن‌ها پایداری مدار را تضمین می‌کند.

گراف نتیجه‌گیری مهار و احیای سخت‌افزاری تجهیزات کنترل حرکت

۱. کدخوانی علائم ظاهری (چشمک‌زن ال‌ای‌دی یا ارور عددی) جهت تعیین بلوک آسیب‌دیده مدار. ۲. ولتاژگیری دقیق خازن‌های لینک دی‌سی (۳۱۰ ولت) برای اطمینان از سلامت بلوک تغذیه سوئیچینگ SMPS. ۳. اجرای تست دیود روی پایه‌های خروجی ماژول قدرت IPM جهت بررسی عدم اتصال کوتاه در سوییچ‌های IGBT. ۴. پایش مدار فیدبک ولتاژ و تعویض خازن‌های ضعیف بوت‌استرپ جهت جلوگیری از تریپ‌های مکرر پردازنده.

اجرای دقیق این الگو، سرعت تعمیرات بورد را افزایش داده و بازگشت موفقیت‌آمیز دستگاه به چرخه کار را تضمین می‌کند.
