آموزش کارگاهی عیبیابی و تعمیر بردهای اینورتر لوازم خانگی هوشمند
راهنمای کارگاهی عیبیابی و تعمیر بردهای اینورتر لوازم خانگی هوشمند (یخچال، لباسشویی و کولر گازی)
استفاده از فناوری اینورتر (Inverter) در لوازم خانگی مدرن، انقلابی بزرگ در کاهش مصرف انرژی و افزایش بازدهی ایجاد کرده است. در دستگاههای قدیمی، موتور یا کمپرسور به صورت تکسرعت و با روش خاموش/روشن (On/Off) کار میکرد. اما در لوازم خانگی اینورتر، سرعت موتور متناسب با نیاز دستگاه تغییر میکند. قلب تپنده این فناوری، برد الکترونیکی درایور اینورتر است.
این بردها به دلیل کارکرد مداوم در فرکانسهای بالا، حرارت زیاد قطعات قدرت و حساسیت به نوسانات ولتاژ ورودی، مکرراً دچار خرابی میشوند. هزینه بالای تعویض کامل این بردها، بازار تعمیرات بردهای اینورتر را به یکی از سودآورترین حوزهها برای تکنسینهای سختافزار تبدیل کرده است.
ما در این مقاله تخصصی از الان تعمیر، آموزش کارگاهی عیبیابی و تعمیر بردهای اینورتر لوازم خانگی هوشمندمعماری سختافزاری بردهای اینورتر، قطعات کلیدی و فرآیند گامبهگام عیبیابی آنها را بررسی میکنیم.
بخش اول: تشریح بلوکهای سختافزاری و قطعات اصلی برد اینورتر
یک برد درایور اینورتر برای تبدیل برق شهر به برق سه فاز فرکانس متغیر (AC)، از قطعات و بلوکهای زیر استفاده میکند:
۱. بلوک رکتیفایر و فیلتر دیسی (DC Bus)
برق ورودی 220 V شهر ابتدا توسط یک پل دیود قدرتمند به برق DC تبدیل میشود. سپس دو یا چند خازن الکترولیتی بزرگ (معمولاً 450 V) ولتاژ را صاف و فیلتر میکنند. ولتاژ این خط خازنی (DC Bus) باید حدود 310 V باشد.
۲. آیسی سوئیچینگ قدرت یا ماژول IPM
ماژول هوشمند قدرت (Intelligent Power Module) یا همان IPM، اصلیترین و گرانقیمتترین قطعه روی برد است. این ماژول ۶ عدد ترانزیستور IGBT داخلی را در خود جای داده است که با فرمان میکروکنترلر، ولتاژ 310 V خط دیسی را به برق سه فاز با فرکانس متغیر تبدیل میکنند تا کمپرسور یا موتور یخچال و لباسشویی روشن شود.
۳. مدار خنککننده و هیتسینک
ماژولهای IPM حرارت بسیار زیادی تولید میکنند. خمیر سیلیکون مرغوب و هیتسینک آلومینیومی ضخیم وظیفه دفع این حرارت را بر عهده دارند. خشک شدن خمیر سیلیکون عامل اصلی سوختن این ماژول است.
بخش دوم: مراحل گامبهگام عیبیابی برد اینورتر خاموش یا خطادار
اگر با بردی مواجه شدید که موتور را راه اندازی نمیکند یا ارور ارتباطی (Communication Error) میدهد، این پروتکل کارگاهی را اجرا کنید:
- تست ولتاژ خط دیسی (DC Bus): پرابهای مولتیمتر را روی دو پایه خازنهای بزرگ صافی قرار دهید. ولتاژگیری کنید؛ باید عددی بین 300 V تا 320 V دیسی را ببینید. اگر این ولتاژ صفر یا خیلی پایین باشد، پل دیود ورودی یا فیوز ضربهگیر (NTC) سوخته است.
- تست گرم و ولتاژهای میکروکنترلر: بردهای اینورتر علاوه بر بخش قدرت، به ولتاژهای ریز 5 V و 15 V برای تغذیه میکروکنترلر و بخش گیت درایور IPM نیاز دارند. این ولتاژها را روی خروجی آیسیهای رگولاتور یا بخش تغذیه سوئیچینگ (آیسیهای سری LNK یا TNY) اندازه بگیرید.
- تست سرد ماژول IPM (تست دیود): برد را از برق بکشید و خازنها را دشارژ کنید. مولتیمتر را روی تست دیود بگذارید. پراب قرمز را روی پایه منفی خازن بزرگ (DC−) قرار دهید و پراب مشکی را تکتک روی سه ترمینال خروجی موتور (U,V,W) بگذارید. باید روی هر سه پایه افت ولتاژ دیودی مشابهی (حدود ۰.۴ تا ۰.۶ ولت) را بخوانید. سپس جای پرابها را با پایه مثبت (DC+) عوض کنید و تست را تکرار کنید. هرگونه شورت یا عدد صفر یعنی ماژول IPM سوخته است.
بخش سوم: جدول طلایی عیبیابی کدهای خطا و نشانههای بردهای اینورتر
این جدول به شما کمک میکند منشأ خطاهای رایج در یخچالها و لباسشوییهای اینورتر را سریعتر پیدا کنید:
| نشانه سختافزاری دستگاه | علت فنی خطا | قطعه معیوب احتمالی | راهکار تعمیراتی در کارگاه |
| روشن نشدن کامل برد اینورتر | سوختن مدار تغذیه سوییچینگ (SMPS) | آیسی تغذیه (مثل LNK364) / مقاومت فیوزی | تعویض آیسی تغذیه و خازنهای مایکرو اطراف آن |
| خطای اورکارنت (Overcurrent Error) | جریانکشی بیش از حد موتور یا خرابی ماژول | ترانزیستورهای داخلی ماژول IPM | تعویض کامل ماژول IPM و کالیبره کردن مقاومت شنت |
| ارور ارتباطی (Communication Error) | قطع تبادل داتا بین برد اصلی و برد اینورتر | اپتوکوپلرهای سرعت بالا (مثل الپتیکال ۸۱۷) | تعویض اپتوکوپلرهای لاین داتا و تست دیودهای زنر حفاظتی |
| تکان خوردن لحظهای موتور و سپس ایستادن | عدم تعادل در ولتاژ فازهای خروجی | خازنهای بوتاسترپ (Bootstrap) اطراف IPM | تعویض خازنهای سرامیکی یا الکترولیتی کوچک مدار گیت |

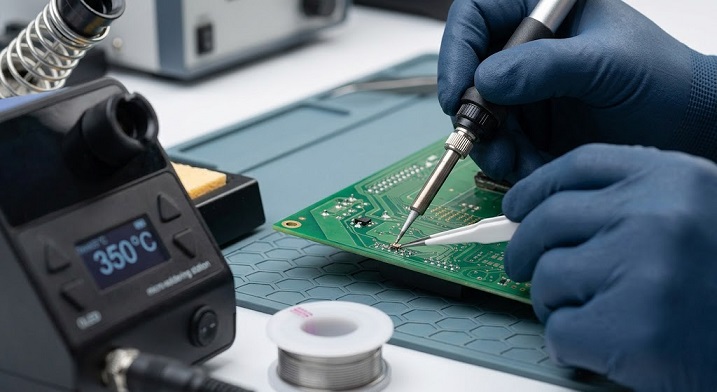

بخش چهارم: تکنیکهای حرفهای دیسولد و تعویض ماژول IPM
از آنجا که ماژول $IPM$ دارای پایههای متعدد و ضخیم است و روی پدهای بزرگ متصل به لایه مس ضخیم مادربرد لحیم میشود، تعویض آن نیاز به مهارت بالایی دارد:
- استفاده از قلع مرغوب و فلوکس: قبل از شروع به جدا کردن قطعه، کمی قلع سربدار تازه به تمام پایهها اضافه کنید تا دمای ذوب قلع قدیمی کاهش یابد.
- تخلیه کامل سوراخها: با استفاده از شیلد قلعکش ضخیم و هویه با توان بالا (حداقل ۸۰ وات)، قلع پایهها را کاملاً خالی کنید. فشار آوردن به ماژول قبل از ذوب کامل قلع، پدهای چندلایه برد را نابود میکند.
- احیای خمیر سیلیکون: هنگام نصب ماژول جدید، حتماً لایه قدیمی خمیر سیلیکون روی هیتسینک را با الکل پاک کنید و یک لایه نازک و یکدست از خمیر سیلیکون مرغوب (ترجیحاً با ضریب انتقال حرارت بالا) تزریق کنید تا قطعه جدید دوباره به دلیل فرار حرارتی نسوزد.
نتیجهگیری و جمعبندی
تعمیر بردهای اینورتر لوازم خانگی به دلیل قیمت بالای این قطعات در بازار، یک مهارت فوقالعاده درآمدزا است. با تسلط بر تست دیود ماژول $IPM$، ولتاژگیری خط $310\text{ V}$ دیسی و احیای مدار تغذیه سوییچینگ، میتوانید بخش عمدهای از این بردهای به ظاهر غیرقابلتعمیر را به چرخه کار بازگردانید.
ما در کلینیک تخصصی الان تعمیر، با در اختیار داشتن ابزارهای پیشرفته دیسولد، انواع ماژولهای $IPM$ اورجینال و خازنهای هایولتاژ، پیچیدهترین بردهای اینورتر لوازم خانگی و صنعتی را با استانداردهای کارخانهای عیبیابی و احیا میکنیم.
