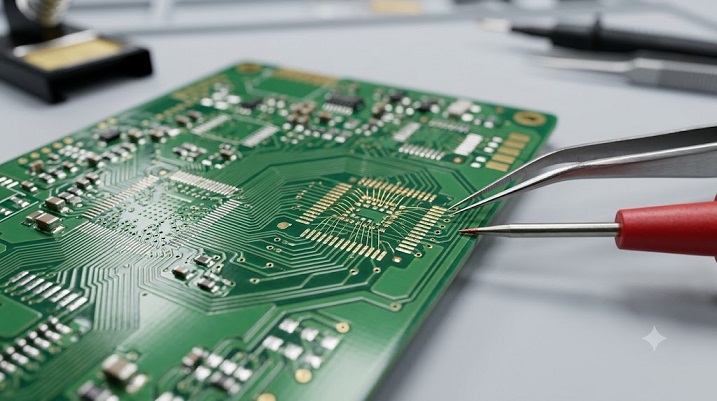

تکنیکهای مسیریابی و پیدا کردن قطعی در مدارات چندلایه + ترمیم پدها
تکنیکهای مسیریابی و پیدا کردن قطعی در مدارات چندلایه (Trace Repair)؛ راهنمای ترمیم پدهای کنده شده
بردهای الکترونیکی مدرن دیگر به صورت تکلایه یا دولایه ساده طراحی نمیشوند. امروزه در بردهای صنعتی، لپتاپها، موبایلها و ایسیوها با مدارات چندلایه (Multi-Layer PCBs) مواجه هستیم که لایههای مس در میان لایههای عایق فیبر پنهان شدهاند. در این میان، آسیبهای فیزیکی، آبدیدگی شدید، سوختن قطعات با جریان بالا یا ضربه، مکرراً باعث قطع شدن مسیرهای مسی (Traces) یا کنده شدن پدهای اتصال (Pads) روی برد میشوند.
ترمیم این قطعیها، بهویژه در لایههای پنهان یا مسیرهای بسیار ریز زیر آیسیها، مرز میان یک تعمیرکار مبتدی و یک متخصص ارشد سختافزار را مشخص میکند.
ما در این مقاله تخصصی از الان تعمیر، روشهای مهندسی معکوس مسیریابی، تکنیکهای مسیریابی و پیدا کردن قطعی در مدارات چندلایه + ترمیم پدها ،یافتن قطعیهای پنهان و تکنیکهای ترمیم پدها و خطوط مس کنده شده را آموزش میدهیم.
بخش اول: چطور قطعی پنهان را در مدار چندلایه پیدا کنیم؟
پیدا کردن قطعی در مسیری که به چشم دیده نمیشود، چالش بزرگی است. برای رمزگشایی از این مسیرها باید سه مرحله زیر را طی کنید:
۱. استفاده از روش نقشه خوانی و مسیریابی عمیق
بدون داشتن نقشه برد (Schematic) یا نرمافزارهای تشریح برد (مانند فونبرد یا ابزارهای دیسکاشن برای بردهای معروف)، کار بسیار سخت خواهد شد. شما باید مبدا مسیر (مثلا پایه یک مقاومت) و مقصد نهایی آن (پایه یک آیسی) را از روی نقشه پیدا کنید.
۲. تست پیوستگی (تست بوق مولتیمتر)
مولتیمتر را روی مد بازر (Bوق) بگذارید. پرابها را روی مبدا و مقصد مسیر قرار دهید. اگر صدای بوق را نشنیدید، خط مس در جایی بین لایهها یا روی سطح برد دچار بریدگی و قطعی شده است.
۳. روش تزریق جریان و ردیابی حرارتی (تکنیک پیشرفته)
اگر مسیر شورت یا قطع شده مشخص نیست، میتوانید با منبع تغذیه آزمایشگاهی، ولتاژ بسیار پایینی (زیر ۱ ولت و با جریان محدود) را به مسیر تزریق کنید. با استفاده از دوربین حرارتی (Thermal Camera) یا اسپری فریز، نقطهای از لایه داخلی که قطع یا اتصالی کرده است، به دلیل مقاومت بالا داغ میشود و محل دقیق آسیب را به شما نشان میدهد.
بخش دوم: راهنمای گامبهگام ترمیم خطوط مس کنده شده (Trace Repair)
برای مطالب جامع تر به این وب سایت مراجعه کنیدhttps://adbino.ir/blog
زمانی که محل قطعی را روی سطح برد پیدا کردید، با این فرآیند ظریف مدار را ترمیم کنید:
- تراشیدن لایه محافظ (Solder Mask): با استفاده از یک کاتر جراحی (اسکالپل) بسیار تیز، لایه رنگی محافظ روی مدار را در دو طرف بخش قطع شده به آرامی بتراشید تا مس براق زیر آن نمایان شود. مراقب باشید به لایههای زیرین آسیب نزنید.
- قلع اندود کردن مسیر: روی بخشهای تراشیده شده کمی روغن فلوکس مرغوب بزنید و با نوک هویه داغ و سیم لحیم نازک، دو طرف مسیر را قلع اندود (Tinning) کنید.
- سیمکشی با سیم لاکی (Jumper Wire): یک تکه سیم لاکی بسیار نازک تعمیراتی (معمولاً با قطر ۰.۰۲ میلیمتر) بردارید. یک سر آن را به ابتدا و سر دیگر را به انتهای مسیر قطع شده لحیم کنید.

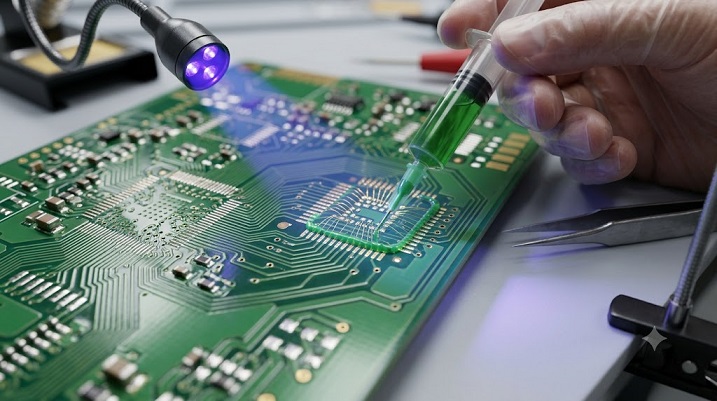

- تثبیت با چسب یووی (UV Glue): برای اینکه سیم لاکی با کوچکترین تکانی کنده نشود، روی مسیر تعمیر شده را با چسب مخصوص سابماسکت یا همان چسب UV بپوشانید و با لامپ یووی به مدت ۱ دقیقه هیت دهید تا چسب کاملاً سنگ و محکم شود.
بخش سوم: جدول ابزارها و تکنیکهای احیای پدهای کنده شده زیر قطعات
گاهی پایه قطعه به همراه پد مسی روی برد کاملاً کنده میشود. این جدول به شما میگوید در هر وضعیت چه تکنیکی به کار ببرید:
| وضعیت آسیب روی برد | ابزار مورد نیاز | تکنیک تعمیراتی | نتیجه نهایی |
| کنده شدن پد سطحی ساده | سیم لاکی ۰.۰۲ + سیم لحیم | سیمکشی از نزدیکترین ویای (Via) متصل | احیای کامل مسیر سیگنال |
| کنده شدن پد زیر آیسی BGA | پد آماده مسی (میکرو پد) + فلوکس | پایهسازی مجدد با فلوکس و هویه ظریف | آمادهسازی برد برای شابلون و ریبال |
| قطعی در متالیزه داخل سوراخ (Via) | سیم لاکی مغزی + پین ظریف | عبور دادن سیم لاکی از داخل سوراخ و لحیم دو طرف | اتصال دوباره لایه رو و زیرین برد |
| سوختن و زغال شدن فیبر برد | کاتر + چسب دوقلو اپوکسی | تراشیدن بخش زغال شده (جلوگیری از اتصالی) و پر کردن با اپوکسی | عایقسازی مجدد بدنه فیبر مدار |
بخش چهارم: پروتکل تست نهایی بعد از سیمکشی
زمانی که جம்பپر یا سیمکشی مسیر به پایان رسید، هرگز بلافاصله دستگاه را روشن نکنید:
- ابتدا با مولتیمتر تست بوق بگیرید تا مطمئن شوید اتصال مبدا و مقصد برقرار است.
- سپس تست امپدانس بگیرید؛ پراب مشکی روی بدنه (GND) و پراب قرمز روی مسیر تعمیر شده. مقدار عددی باید با خطوط مشابه همخوانی داشته باشد. اگر عدد صفر دیدید، یعنی مسیر به بدنه شورت شده است و چسب یووی یا سیم لاکی اتصالی دارد.
نتیجهگیری و جمعبندی
ترمیم مدارات چندلایه و سیمکشیهای میکروسکوپی نیاز به ابزار دقیق، لوپ تعمیراتی باکیفیت و دستانی بدون لرزش دارد. با یادگیری تکنیک تراشیدن لایه محافظ، استفاده از سیم لاکی مایکرو و تثبیت با چسب UV، هیچ بردی برای شما غیرقابل تعمیر نخواهد بود. مهندسی معکوس مسیرها ارزش کار شما را در بازار تعمیرات به شدت بالا میبرد.
ما در کلینیک تخصصی الان تعمیر، با در اختیار داشتن دقیقترین میکروسکوپهای تعمیراتی و ابزارهای متالیزاسیون، پیچیدهترین بردهای چندلایه صنعتی و تجاری آسیبدیده را با استانداردهای کارخانهای احیا و ترمیم میکنیم.
