چگونه بردهای الکترونیکی آبدیده و اکسیدشده را احیا کنیم؟ راهنمای کاربردی جرمزدایی و احیای مدار
آبدیدگی و نفوذ رطوبت، یکی از قاتلان اصلی بردهای الکترونیکی است. از گوشیهای موبایل و لپتاپها گرفته تا ایسیو (ECU) خودرو و بردهای پیچیده صنعتی، همگی در برابر آب و رطوبت به شدت آسیبپذیر هستند. زمانی که مایعات روی یک برد روشن میریزند، بلافاصله بین مسیرهای مختلف ولتاژ، اتصال کوتاه ایجاد میکنند.
اما آسیب اصلی زمانی شروع میشود که برد برای مدتی در همان حالت باقی بماند. ترکیب جریان الکتریکی، آب و اکسیژن هوا فرآیند مخربی به نام اکسیداسیون و سولفاته شدن را استارت میزند. این لایههای سبز یا سفید رنگ که روی پایههای قطعات و ترکهای مدار شکل میگیرند، مثل خوره مس و اتصالات را نابود میکنند. با این حال، بسیاری از بردهای آبدیده با اقدام به موقع و اصولی، شانس احیای ۱۰۰ درصدی دارند.
ما در این مقاله تخصصی از الان تعمیر، فرآیند گامبهگام چگونه بردهای الکترونیکی آبدیده و اکسیدشده را احیا کنیم؟ + راهنمای گامبهگام ،جرمزدایی، شستشوی التراسونیک و احیای سختافزاری بردهای الکترونیکی اکسیدشده را بررسی میکنیم.
بخش اول: اقدامات اضطراری؛ در ثانیههای اول آبدیدگی چه کنیم؟
اگر بردی که دست شماست به تازگی دچار آبدیدگی شده، قبل از شروع هرگونه فرآیند تعمیراتی، باید این ۳ گام حیاتی را فوراً انجام دهید:
- قطع کامل منبع تغذیه (بدون فوت وقت): فوراً باتری، آداپتور یا کابل برق ورودی را جدا کنید. هر ثانیهای که برد در حالت آبدیده جریان داشته باشد، شانس احیای آن را به شدت کاهش میدهد. هرگز برای تست، برد را دوباره روشن نکنید!
- خشک کردن اولیه سطحی: با یک دستمال بدون پرز یا باد ملایم (ترجیحاً سشوار باد سرد، نه گرم) مایعات انباشته شده روی سطح برد را جمع کنید.
- جدا کردن شیلدها و قطعات متحرک: تمام شیلدهای محافظ، السیدیها، فلتها و قطعات قابل جدا شدن را از برد اصلی باز کنید تا رطوبت زیر آنها محبوس نشود.

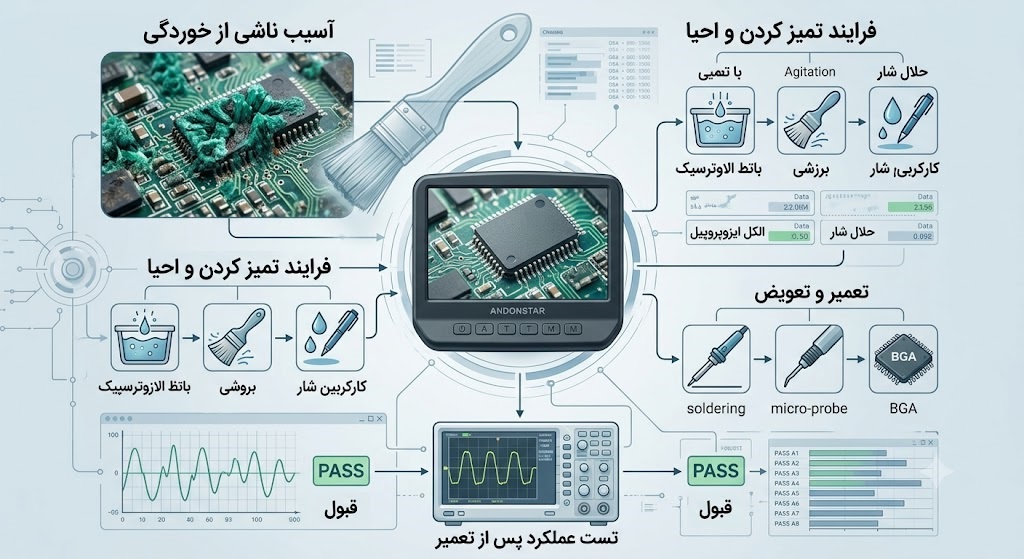

بخش دوم: راهنمای گامبهگام جرمزدایی و شستشوی برد اکسیدشده
اگر برد برای مدتی رها شده و لایههای گچی و سولفاته روی آن شکل گرفته است، باید فرآیند جرمزدایی تخصصی را شروع کنید:
گام اول: شستشوی دستی با حلال مناسب
برای پاک کردن سولفاتههای سطحی، به یک مسواک با پرزهای نرم یا برس آنتیاستاتیک و یک حلال قوی نیاز دارید. بهترین حلالها برای این کار الکل ایزوپروپیل با خلوص بالای ۹۹ درصد یا تینر فوری ۱۰۰۰۰ یا ۲۰۰۰۰ هستند.
- نکته تجربی: مسواک را به الکل آغشته کنید و با فشار ملایم روی نقاط اکسیدشده بکشید تا جرمها کاملاً حل و پاک شوند. از بنزین یا الکلهای طبی استفاده نکنید، زیرا این مواد رد رطوبت و ناخالصی از خود به جا میگذارند.
گام دوم: شستشو با دستگاه التراسونیک (Ultrasonic Cleaner)
برای بردهایی که جرمزدایی دستی پاسخگو نیست یا رطوبت به زیر آیسیهای BGA (پایهتوپی) نفوذ کرده، باید از حمام التراسونیک استفاده کنید.
- روش کار: برد را داخل مخزن التراسونیک قرار دهید. مخزن را با مایع مخصوص التراسونیک (یا مخلوط ایزوپروپیل و آب مقطر) پر کنید. دستگاه را روی فرکانس و تایم مناسب (معمولاً ۵ تا ۱۰ دقیقه) تنظیم کنید. امواج ماوراء صوت، تمام املاح و سولفاتههای پنهان زیر قطعات را متلاشی و پاکسازی میکنند.
گام سوم: رطوبتزدایی و خشک کردن کامل
پس از شستشو، برد را با بلوور (دمنده هوا) کاملاً باد بگیرید. سپس برای اطمینان از خشک شدن ۱۰۰ درصدی رطوبت پنهان زیر قطعات، برد را به مدت ۳۰ دقیقه در یک آون (کوره حرارتی کوچک) با دمای ۶۰ تا ۷۰ درجه سانتیگراد قرار دهید. اگر آون ندارید، بگذارید برد حداقل ۲۴ ساعت در یک محیط گرم و خشک بماند.
بخش سوم: جدول ارزیابی و عیبیابی بردهای آبدیده پس از شستشو
پس از جرمزدایی، نباید بلافاصله به برد ولتاژ بدهید. ابتدا اتصالات را بر اساس این جدول ارزیابی کنید:
| وضعیت قطعه یا ترک | نشانه خرابی سختافزاری | روش عیبیابی با مولتیمتر | راهکار اصلاحی و تعمیر |
| ترکهای مسی مدار (Traces) | سیاه شدن، بریدگی یا ناپدید شدن خط مس | تست بوق (پیوستگی) از مبدا تا مقصد ترک | سیمکشی مجدد با سیم لاکی نازک |
| پایههای آیسی و قطعات | خوردگی شدید یا پایه کنده شده | بررسی چشمی با لوپ یا میکروسکوپ | پایهسازی مجدد با خمیر قلع و هویه |
| خازنهای مسیر تغذیه | تغییر رنگ دیالکتریک یا شورت شدن | تست بازر (بوق) بین دو سر خازن | تعویض خازنهای شورت شده برای رفع اتصال کوتاه |
| مقاومتها و سلفها | زنگزدگی پایهها و بدنه قطعه | تست اهمی و مقایسه با نقشه برد | تعویض قطعه معیوب با نمونه همسایز |
بخش چهارم: تکنیکهای نهایی احیا و راهاندازی مدار
اگر بعد از شستشو متوجه شدید قلع پایههای برخی قطعات به دلیل اکسیداسیون خاصیت خود را از دست داده و دچار قلعمردگی شده است، از تکنیک شارژ قلع (Reflow) استفاده کنید. کمی فلوکس مرغوب روی پایهها بزنید و با هیتر (هوای گرم) یا هویه، پایهها را دوباره هیت بدهید تا قلعها براق و متصل شوند.
در نهایت، برای راهاندازی اولیه، برد را به یک منبع تغذیه آزمایشگاهی دارای محدودکننده جریان وصل کنید. جریان منبع را روی حداقل بگذارید. اگر به محض اتصال، جریان شدیدی کشیده شد (Short Circuit)، سریعاً برق را قطع کنید؛ این یعنی هنوز یک خازن یا آیسی در مسیر ولتاژ شورت است و باید با تکنیک تزریق ولتاژ یا دوربین حرارتی آن را پیدا کنید.
نتیجهگیری و جمعبندی
احیای بردهای آبدیده و اکسیدشده نیاز به صبر، ابزار مناسب (مثل الکل ایزوپروپیل و لوپ) و دقت بالا دارد. شستشوی سریع، جرمزدایی کامل سولفاتهها و بررسی دقیق ترکهای خورده شده با میکروسکوپ، شانس موفقیت شما را بالای ۹۰ درصد میبرد. هرگز در هیچ مرحلهای از تعمیر، برای روشن کردن برد عجله نکنید.
