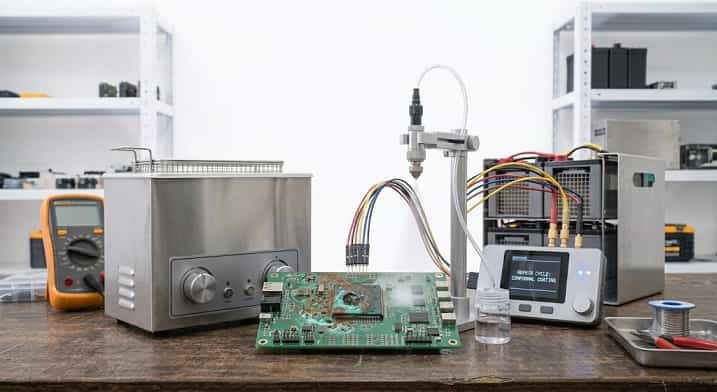

تحلیل تخریب خوردگی در بردهای الکترونیک لوازم خانگی در مناطق مرطوب
چالش پنهان رطوبت بالا و زوال تدریجی مدارهای الکترونیکی در اقلیمهای ساحلی
مناطق ساحلی و مرطوب (مانند نوار شمالی و جنوبی ایران) شرایط اقلیمی بسیار سختی را به تجهیزات الکترونیکی و لوازم خانگی تحمیل میکنند. اشباع مداوم هوا از بخار آب همراه با ذرات نمک، سرعت واکنشهای شیمیایی را روی مس و اتصالات بردهای الکترونیکی (PCB) چندین برابر افزایش میدهد. این پدیده پنهان، در گذر زمان به قطعی مدارها، اتصال کوتاههای مکرر و در نهایت سوختن قطعات کلیدی منجر میشود.
بسیاری از تعمیرکاران به صورت سنتی سولفاتهها را با برس و الکل پاک میکنند؛ اما این روش موقت، مسیر را برای اکسیداسیون شدیدتر بعدی هموار میسازد. امروزه مهندسان الکترونیک از سیستمهای شستشوی اولتراسونیک و پوششهای پیشرفته نانو برای حفاظت ابدی از مدارهای الکترونیکی بهره میبرند. در این مقاله جامع، مکانیزمهای تخریب الکتروشیمیایی و راههای پیشگیری صنعتی از خوردگی را بررسی مینماییم.
کالبدشکافی شیمیایی رطوبت و انواع خوردگی در مدارهای چاپی
برای مهار کامل آسیبها، ابتدا باید فیزیک و شیمی پشت پدیده اکسیداسیون قطعات الکترونیکی را تحت شرایط اتمسفر مرطوب کالبدشکافی کنیم. رطوبت به سه روش عمده ساختار متالورژیکی برد را نابود میسازد.
۱. رشد دندریتهای مس و پدیده اتصال کوتاه اتمی (Dendritic Growth)
وقتی رطوبت هوا روی سطح برد مینشیند، یک لایه نازک از الکترولیت آبی ایجاد میکند. حضور ولتاژ درایو بین دو لاین مجاور مس، فرآیند الکترولیز را استارت میزند. در این حالت، یونهای مس از قطب مثبت حرکت میکنند و به شکل رشتههای درختمانند (دندریت) به قطب منفی میرسند. این رشتههای میکروسکوپی، اتصال کوتاههای لحظهای شدیدی ایجاد مینمایند که شناسایی آنها با مولتیمترهای معمولی بسیار دشوار است.
الف) نقش کاتالیزوری ذرات نمک و کلر در تسریع دندریتها
در شهرهای ساحلی، وجود یونهای کلر در هوا، رسانایی لایه نازک آب روی برد را افزایش میدهد. این یونها مانند کاتالیزور، سرعت رشد دندریتهای مخرّب را تا ده برابر بالا میبرند و بورد را در کمتر از چند ماه به خاموشی مطلق میکشانند.
ب) خوردگی گالوانیک در محل اتصال قطعات ناهمگن
اتصال پایههای قطعات با آلیاژهای قلع به پدهای مسی، یک زوج گالوانیک مینیاتوری میسازد. رطوبت محیط این بخش را فعال میکند؛ در نتیجه، فلز ضعیفتر (قلع) به سرعت الکترونهای خود را از دست میدهد و پودر سفیدرنگی به نام سولفاته پدید میآورد که ارتباط الکتریکی پایه را به طور کامل قطع مینماید.
۲. خوردگی اتمسفری و تخریب لایههای متالیزه پینها
لایه سبز رنگ روی برد (Solder Mask) تا حدودی از لایههای داخلی محافظت میکند؛ اما پایههای قطعات اسامدی (SMD) ، آیسیهای پردازنده و کانکتورها کاملاً بدون دفاع هستند. نفوذ اکسیژن و رطوبت به داخل پینها، لایههای نازک متالیزه را به اکسیدهای عایق تبدیل میکند و مقاومت مسیر سیگنال را به شدت بالا میبرد.
استراتژیهای نوین شستشوی میکروسکوپی به کمک امواج اولتراسونیک
پاکسازی کامل پسماندهای خوردگی و اسیدهای محیطی پیش از اعمال هرگونه پوشش محافظ، اهمیت حیاتی دارد. روشهای سنتی توانایی نفوذ به زیر آیسیهای با پایههای پنهان (BGA) را ندارند.
۱. مکانیزم کاویتاسیون در حمامهای اولتراسونیک (Ultrasonic Cleaning)
دستگاه شستشوی اولتراسونیک از یک مبدل پیزوالکتریک برای تولید امواج صوتی با فرکانس بالا (معمولاً ۲۸ تا ۴۰ کیلوهرتز) در داخل یک مایع مخصوص استفاده میکند. این امواج، میلیونها حباب میکروسکوپی خلاء را در لایههای مایع پدید میآورند. برخورد و انفجار این حبابها (پدیده کاویتاسیون)، نیروی مکانیکی عظیمی تولید میکند که سولفاتهها و اکسیدها را حتی از زیر فشردهترین قطعات SMD جدا میسازد.
الف) انتخاب مایع شوینده صنعتی متناسب با نوع بورد
استفاده از آب معمولی در حمام اولتراسونیک آسیب برد را بیشتر میکند. مهندسان از محلولهای تخصصی پایه الکل یا شویندههای قلیایی ضعیف آنتیاستاتیک استفاده میکنند. این مایعات علاوه بر حل کردن چربیها و نمکها، هیچگونه واکنشی با مس و قلع نشان نمیدهند.
ب) تنظیم بهینه دما و زمان چرخه شستشو
فرآیند شستشوی اولتراسونیک به کالیبراسیون دقیق دما نیاز دارد. دمای بهینه محلول معمولاً بین ۴۵ تا ۵۵ درجه سانتیگراد است. بالا رفتن زمان شستشو به بیش از ۱۰ دقیقه، ممکن است به اتصالات کریستالهای ساعت و سنسورهای حساس روی برد آسیب فیزیکی وارد کند.
پوششدهی کنفورمال نانو؛ زره دفاعی بردها در برابر بازگشت اکسیداسیون
پس از اتمام تعمیرات و شستشوی برد، پدهای مسی کاملاً برهنه و مستعد اکسیداسیون مجدد هستند. تکنسینهای پیشرو با اعمال لایههای محافظ، یک سد نفوذناپذیر در برابر اتمسفر مرطوب ایجاد مینمایند.
۱. تکنولوژی نانو پوششهای کنفورمال (Conformal Coating)
پوشش کنفورمال یک لایه پلیمری یا سیلیکونی فوقالعاده نازک (بین ۲۵ تا ۷۵ میکرون) است که به طور دقیق روی تمامی اجزای برد مینشیند و فرم ساختاری قطعات را حفظ میکند. این لایه شفاف، مسیر نفوذ بخار آب، گرد و غبار حاوی نمک و گازهای خورنده را به طور کامل مسدود میسازد.
الف) انواع لایههای رزینی و اکریلیکی محافظ
رزینهای اکریلیک به راحتی اعمال میشوند و در صورت نیاز به تعمیر مجدد، با حلال پاک میگردند. اما در دستگاههای گرانقیمت مانند بردهای اینورتر کولر گازی، مهندسان از پوششهای پایه سیلیکونی یا پلیاورتان استفاده میکنند؛ زیرا این مواد مقاومت حرارتی و رطوبتی بسیار بالاتری را از خود نشان میدهند.
ب) متدولوژی پوششدهی اتوماتیک و مهار نقاط حساس
در زمان اعمال پوشش (به صورت اسپری یا غوطهوری)، تکنسینها باید بخشهای اتصالدهنده مانند پینهای دکمهها، کانکتورهای نمایشگر و پورتهای سنسورها را با چسبهای نسوز بپوشانند (Masking)؛ زیرا نشستن لایه عایق روی این پدها، مانع از انتقال سیگنالهای الکتریکی خواهد شد.
جدول مقایسه فنی: ارزیابی متدهای مختلف پاکسازی و عایقسازی بردها
این جدول مشخصات عملیاتی روشهای سنتی و مدرن را در کارگاههای تخصصی تعمیرات لوازم خانگی مقایسه میکند:
| پارامترهای ارزیابی عملکرد | پاکسازی دستی (برس + ایزوپروپیل) | شستشوی مکانیزه اولتراسونیک | اعمال لاک اسپری معمولی | پوششدهی نانو کنفورمال صنعتی |
|---|---|---|---|---|
| عمق نفوذ و پاکسازی اکسیدها | سطحی (ناتوان در پاکسازی زیر آیسیها) | بسیار عمیق (به کمک حبابهای کاویتاسیون) | نیازمند شستشوی قبلی | بیتاثیر در شستشو (فقط عایق میکند) |
| میزان ریسک آسیب به قطعات | متوسط (احتمال کنده شدن قطعات ریز) | بسیار ناچیز (در صورت تنظیم فرکانس) | صفر | صفر |
| پایداری عایق در رطوبت ۹۰٪ | صفر درصد (سرعت اکسیداسیون بالا میرود) | نیازمند لایه مکمل عایق | متوسط (ترک خوردن لایه در طول زمان) | ۱۰۰ درصد تضمینی و بدون محدودیت زمان |
| زمان مورد نیاز برای پردازش | طولانی و خستهکننده | بسیار کوتاه (۳ الی ۵ دقیقه) | کوتاه | نیازمند مدت زمان پخت (Curing) |
| هزینه اولیه تجهیزات کارگاهی | بسیار پایین | متوسط | پایین | متوسط تا بالا |
سوالات متداول کاربران (FAQ)
۱. چرا بعد از تمیز کردن برد با الکل، پس از چند هفته خرابی بورد با شدت بیشتری برمیگردد؟ الکل ایزوپروپیل سولفاتههای سطحی را حل میکند، اما برس زدن دستی خراشهای میکروسکوپی روی مس ایجاد مینماید. این خراشها مساحت سطح تماس مس با هوا را افزایش میدهند. اگر تکنسین پس از شستشو از پوشش کنفورمال استفاده نکند، رطوبت به سرعت در این شیارها نفوذ کرده و فرآیند اکسیداسیون را با سرعتی دوچندان استارت میزند.
۲. چگونه متوجه وجود خوردگی پنهان در لایههای داخلی بردهای چندلایه (Multi-layer) شویم؟ در بردهای چندلایه، رطوبت از طریق سوراخهای متالیزه رابط (Vias) به لایههای میانی نفوذ میکند. برای عیبیابی این بخشها، مهندسان از دستگاههای منبع تغذیه آزمایشگاهی با قابلیت پایش جریان میکروآمپر یا دوربینهای حرارتی (Thermal Camera) استفاده میکنند. وجود نقاط داغ غیرعادی در مسیر لاینهای خالی، وجود اتصال کوتاه دندریتی داخلی را اثبات مینماید.
۳. آیا دستگاه اولتراسونیک میتواند به فیلترها یا میکروفونهای روی برد آسیب بزند؟ بله، امواج اولتراسونیک قطعات دارای اسیلاتورهای مکانیکی، کپسولهای پیزو، برخی خازنهای الکترولیتی قدیمی و میکروفونهای MEMS را دچار گسیختگی ساختاری میکنند. تکنسینها پیش از قرار دادن بورد در حمام شوینده، این قطعات حساس را از بورد جدا مینمایند یا فرکانس دستگاه را روی حالت سوییپ (Sweep Dynamic) تنظیم میکنند تا استرس فرکانسی متمرکز ایجاد نشود.
۴. برای تشخیص کیفیت و یکنواختی پوشش کنفورمال روی برد از چه ابزاری استفاده میشود؟ سازندگان پوششهای کنفورمال صنعتی، مواد فلورسنت خاصی را به مایع عایق اضافه میکنند. تکنسینها پس از اسپری و خشک شدن لایه، برد را زیر یک لامپ ماوراء بنفش (UV Light) قرار میدهند. بخشهای پوششدهی شده به رنگ درخشان نیلی یا سبز فسفری دیده میشوند و هرگونه نقص یا عدم یکنواختی در ضخامت لایه را به سرعت آشکار میسازند.
چارچوب گامبهگام پایداری و تضمین کیفیت فرآیند رفع خوردگی بردهای الکترونیکی
۱. دمونتاژ قطعات فوقحساس به فرکانس و غوطهوری بورد در مایع الکالاین حمام اولتراسونیک به مدت ۵ دقیقه جهت حذف ۱۰۰ درصدی شوره و نمک. ۲. خشکسازی کامل بورد در کورههای مستعد حرارتی (آون) با دمای ۶۰ درجه سانتیگراد به منظور خروج کامل مولکولهای آب پنهان زیر قطعات. ۳. چسبزدن و ماسککاری کانکتورها، پورتهای برنامه ریزی و شاسیها جهت جلوگیری از ورود ماده عایق به خطوط اتصال سیگنال. ۴. اسپری یکنواخت پوشش کنفورمال نانو اکریلیک یا سیلیکون، بررسی صحت پوشش زیر نور UV و پخت نهایی لایه پلیمری.
حاصل اجرای این فرآیند استاندارد، تضمین پایداری عملکرد لوازم خانگی در سختترین اقلیمهای شرجی، حذف مراجعات مکرر گارانتی و ارتقای چشمگیر سطح رضایتمندی مشتریان خواهد بود.
