در عصر حاضر، بردهای مدار چاپی چندلایه (Multi-layer PCBs) قلب تپنده تجهیزات اتوماسیون صنعتی، سیستم‌های مخابراتی و بردهای کنترل قدرت پیچیده به شمار می‌روند. با افزایش تراکم قطعات و کاهش ضخامت مسِ لایه‌های داخلی (Internal Layers)، وقوع آسیب‌های فیزیکی نظیر ترکیدگی لایه‌ها ناشی از اتصال کوتاه، سوختن مس، کنده شدن پدها (Pads) و قطع شدن ویاها (Vias) به یک چالش جدی برای مهندسان الکترونیک تبدیل شده است. برخلاف بردهای یک یا دو لایه، تعمیر بردهای چندلایه به دلیل عدم دسترسی مستقیم به لایه‌های میانی، نیازمند متدولوژی خاص و ابزارهای پیشرفته جراحی میکروسکوپی است.

ترمیم این بردها نه تنها یک مهارت فنی، بلکه یک هنر مهندسی است که از اتلاف هزینه‌های سنگین تعویض بردهای صنعتی نایاب جلوگیری می‌کند. عدم رعایت اصول کنترل استاتیک (ESD)، اعمال حرارت بیش از حد به فیبر و عدم شناخت فیزیک متریال FR-4 می‌تواند آسیب‌های جبران‌ناپذیری به لایه‌های مجاور وارد کند. از این رو، بررسی دقیق لایه‌برداری میکروسکوپی، سیم‌کشی مجدد لایه‌های داخلی و احیای پدها گامی کلیدی در زنده کردن یک سیستم صنعتی گران‌قیمت است.

در این مقاله تخصصی از پلتفرم الان تعمیر ، فرآیند صفر تا صد جراحی میکروسکوپی، لایه‌برداری با متدهای مکانیکی و شیمیایی، بازسازی اتصالات داخلی طبق استانداردهای بین‌المللی، ابزارهای تخصصی، جدول ممیزی روش‌ها و پروتکل گام‌به‌گام عیب‌یابی را بررسی خواهیم کرد تا برد آسیب‌دیده شما به چرخه تولید صنعتی بازگردد.

کالبدشکافی عمیق ساختار PCB چندلایه و متدولوژی جراحی میکروسکوپی لایه‌های داخلی

بردهای چندلایه از ترکیب چندین لایه مس رسانا که توسط هسته‌های عایق (Core) و پیش‌آغشته‌ها (Prepreg) به هم فشرده شده‌اند، تشکیل می‌شوند. آسیب در لایه‌های داخلی معمولاً به دلیل اورلود جریان، حرارت بالای ناشی از اتصال کوتاه قطعات یا ضربه مکانیکی شدید رخ می‌دهد. برای دسترسی به لایه آسیب‌دیده، مهندس تعمیرات باید ساختار سه بعدی برد را بشناسد و بر اساس استانداردهای جهانی مدیریت و ترمیم برد عمل کند.

۱. انواع آسیب‌های ساختاری در لایه‌های میانی

• سوختگی و ذوب شدن تریس‌ها (Traces): جریان بیش از حد باعث تبخیر شدن مس در لایه‌های داخلی و ایجاد یک حفره کربنی رسانا می‌شود. پاکسازی کامل کربن اولین شرط تعمیر موفق است.
• دلمیناسیون (Delamination): جدایی لایه‌های فیبر و مس از یکدیگر به دلیل رطوبت یا شوک حرارتی شدید که ساختار مکانیکی برد را از بین می‌برد.
• قطع شدن اتصالات ویا (Via Failure): شکستن استوانه مسی داخل ویا که لایه‌های مختلف را به هم متصل می‌کند، معمولاً در اثر تنش‌های حرارتی یا لرزش رخ می‌دهد.

۲. استانداردهای بین‌المللی و متد جراحی میکروسکوپی

طبق استاندارد بین‌المللی IPC-7711/7721 (دستورالعمل‌های بازسازی و تعمیر بردهای الکترونیکی) و اصول مهندسی انجمن‌های جهانی، هرگونه ترمیم باید به گونه‌ای انجام شود که امپدانس تریس‌ها تغییر نکرده و برد توانایی تحمل جریان نامی خود را حفظ کند. در جراحی میکروسکوپی، با استفاده از فرزهای مینیاتوری تخصصی یا اپوکسی‌های شیمیایی، لایه اپوکسی رویی (FR-4) با دقت میکرونی برداشته می‌شود تا تریس مسی آسیب‌دیده نمایان گردد. سپس با استفاده از ریبون‌های مسی (Copper Ribbons) یا سیم‌های لاکی فوق دقیق، اتصال مجدداً برقرار شده و در نهایت با رزین اپوکسی پزشکی-صنعتی و اشعه UV لایه برداشته شده بازسازی و عایق‌کاری می‌شود.

جدول مقایسه: ممیزی تخصصی روش‌های لایه‌برداری و ترمیم بردهای چندلایه

انتخاب تکنیک مناسب جهت دسترسی به لایه‌های میانی، وابسته به عمق آسیب، ضخامت مس و حساسیت مدار است. جدول زیر به مقایسه مهندسی سه روش اصلی پرداخته است:

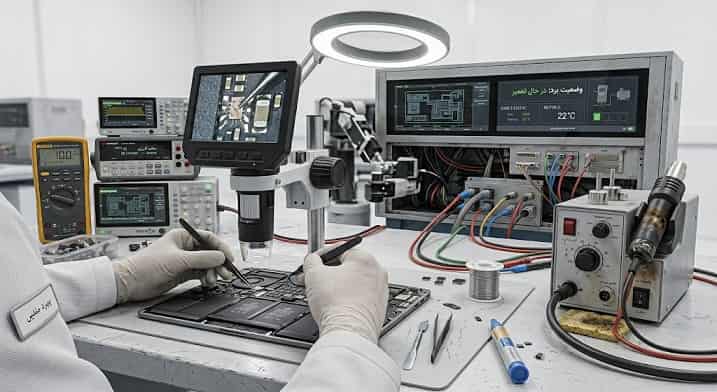

چنانچه بردهای چندلایه ماشین‌آلات صنعتی، سیستم‌های مانیتورینگ یا تجهیزات قدرت کارخانه شما دچار آسیب‌های ساختاری، سوختگی شدید و قطعی تریس‌های داخلی شده‌اند، کارشناسان ارشد و تکنسین‌های باسابقه مجموعه آلان تعمیر با بهره‌گیری از میکروسکوپ‌های پیشرفته و کارگاه مجهز ESD آماده پذیرش و عیب‌یابی فوق‌تخصصی بردهای شما هستند.

پروتکل اجرایی جراحی میکروسکوپی و احیای لایه‌های آسیب‌دیده PCB

جهت بازسازی ایمن و مهندسی لایه‌های داخلی بردهای چندلایه، پروتکل استاندارد و گام‌به‌گام زیر را در محیط آنتی‌استاتیک اجرا کنید:

سوالات متداول مهندسان و تکنسین‌ها درباره تعمیر بردهای چندلایه

۱. تا چند لایه از بردهای PCB قابل ترمیم و سوئیچینگ لایه‌ای هستند؟

از نظر فنی، بردهای ۴ تا ۸ لایه با تجهیزات کارگاهی معمولی و میکروسکوپ‌های اپتیکال استاندارد قابل جراحی و ترمیم هستند. در بردهای بالاتر از ۱۰ لایه (مانند سرورها) به دلیل ضخامت فوق‌العاده کمِ لایه‌ها، جراحی مستقیم بسیار دشوار بوده و اغلب از روش‌های سیم‌کشی بای‌پاس بیرونی (Bypass) استفاده می‌شود.

۲. چرا پاکسازی زغال و کربن سوختگی در بردهای چندلایه حیاتی است؟

هنگامی که فیبر FR-4 یا اپوکسی برد در اثر اتصال کوتاه شدید می‌سوزد، تبدیل به کربن خالص می‌شود. کربن یک ماده نیمه‌رسانا است. اگر کربن سوخته به طور کامل تراشیده نشود، حتی پس از تعویض قطعات سوخته، جریان از میان لایه‌ها نشت کرده و برد دوباره دچار آتش‌سوزی و اتصال کوتاه می‌گردد.

۳. برای جلوگیری از کنده شدن پدها هنگام تعویض قطعات بردهای چندلایه چه باید کرد؟

بردهای چندلایه حرارت را به سرعت به لایه‌های داخلی منتقل می‌کنند (به دلیل وجود صفحات گرانبهای نول و زمین). برای تعویض قطعات، حتماً باید از دستگاه پری‌هیتر (Preheater) برای گرم کردن یکنواخت کل برد تا حدود **100°C** استفاده کرد تا شوک حرارتی هویه یا هیتر باعث کنده شدن پدهای ظریف روی برد نشود.

۴. آیا تغییر امپدانس پس از سیم‌کشی تریس‌های داخلی در سیگنال‌های فرکانس بالا تاثیر دارد؟

بله، در خطوط انتقال داده پرسرعت (مانند مسیرهای رم، کلاک و خروجی‌های فرکانس رادیویی)، طول و ضخامت سیمِ ترمیم باید دقیقاً مشابه تریس اصلی باشد. کوچک‌ترین تغییر در ابعاد تریس باعث عدم انطباق امپدانس، ایجاد انعکاس سیگنال و نویز شدید در کارکرد برد می‌شود.

نتیجه‌گیری و راهکار هوشمندانه در مواجهه با خرابی بردهای چندلایه

ترمیم و تعمیر بردهای چندلایه (PCB) یکی از تخصصی‌ترین بخش‌های الکترونیک مدرن است که مرز بین اسقاط شدن یا احیای یک تجهیز صنعتی گران‌قیمت را تعیین می‌کند. با استفاده از ابزارهای میکروسکوپی دقیق، رعایت استانداردهای IPC و متدهای نوین لایه‌برداری، حتی آسیب‌دیده‌ترین لایه‌های داخلی نیز قابل جراحی و بازسازی هستند. کلید موفقیت در این فرآیند، بردباری، دسترسی به قطعات اورجینال و مهار حرارت است.
