تکنیک‌های عیب‌یابی بردهای اینورتر توان بالا؛ کالبدشکافی لایه‌های پنهان سوختن مکرر IGBT

چالش پایداری الکترونیک قدرت در ابعاد مگاوات

تجهیزات الکترونیک قدرت و سیستم‌های درایو فرکانس متغیر (VFD) در بخش توان بالا، شریان‌های حیاتی کارخانجات بزرگ صنعتی را تشکیل می‌دهند. این ماشین‌های غول‌پیکر وظیفه مدیریت انرژی و کنترل گشتاور را در پمپ‌های توزیع شهری، فن‌های مکنده کوره‌های ذوب و کمپرسورهای عظیم صنایع پتروشیمی بر عهده دارند. هرگونه اختلال فیزیکی یا خطای الکترونیکی در ساختار داخلی این بردهای قدرت، پیامدهای مالی و عملیاتی سنگینی را برای واحدهای تولیدی به همراه می‌آورد. به همین دلیل، تسلط بر متدهای عیب‌یابی این تجهیزات، یک ضرورت مهندسی برای تکنسین‌های ارشد به شمار می‌رود.در این مقاله تکنیک‌های عیب‌یابی بردهای اینورتر توان بالا + حل سوختن مکرر IGBT می پزدازیم

چرا ترانزیستورهای قدرت خط مقدم آسیب‌های ساختاری هستند؟

ترانزیستورهای دو قطبی با گیت عایق‌شده (IGBT) قطعات کلیدی هستند که جریان‌های الکتریکی را در اینورترهای توان بالا سوییچ می‌کنند. این نیمه‌هادی‌های پیشرفته، توانایی مدیریت همزمان ولتاژهای کیلوولتی و جریان‌های چندصد آمپری را دارا هستند. سیستم‌های کنترل، فرآیند سوییچینگ را با فرکانس‌های بالا انجام می‌دهند که این امر حرارت شدیدی را در لایه‌های سیلیکونی قطعه ایجاد می‌کند. بروز کوچک‌ترین ناهماهنگی در ولتاژ فرمان، این ساختارهای حساس را در کمتر از چند نانوثانیه به یک هادی اتصال کوتاه تبدیل می‌سازد و ترانزیستور را به طور کامل می‌سوزاند.

خطای پر تکرار تعمیراتی در حوزه الکترونیک قدرت

خطای پر تکرار تعمیراتی: یکی از عجیب‌ترین و خسارت‌بارترین اشتباهات تعمیرکاران، تعویض مستقیم ماژول IGBT سوخته بدون بررسی مدارات فرمان است. در بسیاری از موارد، تکنسین‌ها یک ماژول گران‌قیمت جدید را روی هیت‌سینک می‌بندند و به محض فشردن کلید استارت، قطعه جدید نیز با صدای مهیبی متلاشی می‌شود. ریشه اصلی این حادثه تکراری، اتصال کوتاه شدن پنهان دیودهای هرزگرد یا اتصال مستقیم ولتاژ مثبت به گیت ترانزیستور در مدار بالا‌دست است. همیشه قبل از قرار دادن قطعه قدرت جدید در مدار، بخش تغذیه گیت درایور را به طور کامل ایزوله و تست کنید.

نقش کلیدی مدار گیت درایور (Gate Driver) در بقای ماژول‌های قدرت

بسیاری از کارشناسان به اشتباه گمان می‌کنند که نوسانات شبکه یا اضافه بارهای مکانیکی موتور، عامل اصلی خرابی بخش قدرت هستند. اما کالبدشکافی‌های آزمایشگاهی نشان می‌دهند که خرابی مدار فرمان گیت درایور (Gate Driver Circuit) متهم ردیف اول سوختن IGBTها است.

وظیفه حیاتی مدار فرمان در کنترل لایه‌های پیوند سیلیکونی

گیت یک ترانزیستور IGBT مانند یک خازن مینیاتوری رفتار می‌کند که برای روشن و روشن ماندن، نیاز به شارژ دقیق و سریع دارد. مدار گیت درایور وظیفه دارد ولتاژ فرمان دریافتی از میکروکنترلر اصلی (معمولاً ۵ ولت) را تقویت کرده و به یک پالس مربعی کامل با دامنه مثبت ۱۵ ولت (برای روشن کردن) و منفی ۵ تا ۹ ولت (برای خاموش کردن قطعی) تبدیل کند. اگر این مدار نتواند جریان الکتریکی لازم را برای شارژ سریع گیت تامین کند، ترانزیستور در ناحیه خطی خود باقی می‌ماند. کارکرد ترانزیستور در ناحیه خطی، تلفات حرارتی را به شدت بالا برده و قطعه را فورا نابود می‌سازد.

پدیده سوییچینگ ناقص و تاثیر آن بر انفجار ماژول‌ها

وقتی مدار درایور به دلیل استهلاک قطعات نتواند لبه‌های تیز پالس مربعی را ایجاد کند، زمان صعود (Rise Time) و زمان نزول (Fall Time) سیگنال طولانی می‌شود. در این وضعیت، ترانزیستورها به کندی روشن و خاموش می‌شوند. این تاخیر ناچیز، موجب همپوشانی لحظه‌ای فازهای مثبت و منفی در یک ساقه قدرت (Shoot-Through) می‌گردد. در اثر این همپوشانی، یک جریان اتصال کوتاه مستقیم از شمش‌های ولتاژ DC عبور می‌کند که نتیجه آن چیزی جز انفجار ماژول نیست.

متدولوژی کاربردی عیب‌یابی گام‌به‌گام به کمک ابزار دقیق

برای ردیابی عیوب پنهان در بردهای توان بالا، استفاده از مولتی‌مترهای معمولی کافی نیست. تکنسین‌های ارشد اتوماسیون از ابزارهای پیشرفته‌تری برای تحلیل رفتار مدار بهره می‌برند.

گام اول: مانیتورینگ و آنالیز شکل موج سیگنال به کمک اسیلوسکوپ

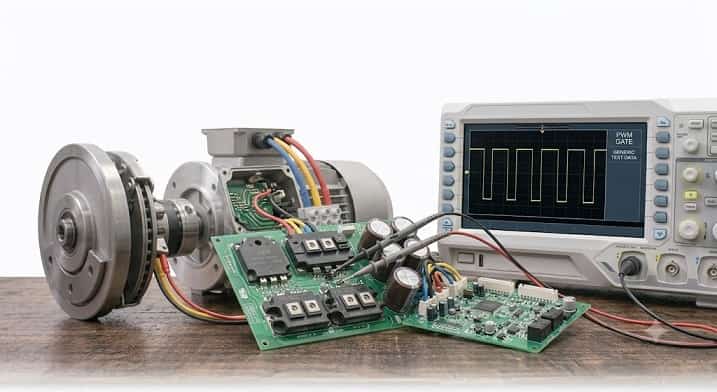

قبل از اینکه قطعات قدرت جدید را روی برد لحیم کنید، منبع تغذیه کنترل اینورتر را روشن نمایید. پروب‌های یک اسیلوسکوپ دیجیتال را به پایه‌های گیت و امیتر ماژول متصل کنید و فرکانس خروجی را به صورت مصنوعی تحریک نمایید.

تحلیل اعوجاج شکل موج دندان‌اره‌ای و افت دامنه ولتاژ

شکل موج ایده‌آل گیت باید یک پالس مربعی کاملاً متقارن با شیب لبه عمودی باشد. اگر بر روی صفحه نمایش اسیلوسکوپ با یک شکل موج کج، دندان‌اره‌ای (Sawtooth) یا نوسانات فرکانس بالا (Ringing) مواجه شدید، مدار درایور شما معیوب است. وجود اعوجاج در لبه‌های سیگنال، نشان می‌دهد که ظرفیت جریان‌دهی مدار فرمان افت کرده است و ترانزیستور قدرت هرگز پایداری لازم را در فرآیند سوییچینگ نخواهد داشت. همچنین دامنه ولتاژ مثبت را چک کنید؛ اگر این عدد کمتر از ۱۳.۵ ولت باشد، فرمان آتش ناقص خواهد بود.

گام دوم: ردیابی پایداری اپتوکوپلرهای ایزولاتور و خازن‌های دکوپلینگ

پس از تایید نقص در شکل موج، باید به سراغ المان‌های فعال و غیرفعال موجود در مسیر سیگنال بروید. دو قطعه در این بخش بالاترین نرخ خرابی را دارند.

نقش اپتوکوپلرهای سرعت بالا در انتقال پالس و حفاظت برد

اپتوکوپلرهای درایور گیت (مانند سری‌های محبوب HCPL3120 یا TLP250) وظیفه دارند سیگنال خروجی پردازنده را به صورت نوری به بخش قدرت منتقل کنند تا ایزولاسیون کامل برقرار شود. این قطعات به مرور زمان و تحت تاثیر حرارت، سرعت سوییچینگ خود را از دست می‌دهند. افت سرعت داخلی اپتوکوپلر، پالس خروجی را دفرمه و ناقص می‌کند. در هر فرآیند تعمیراتی پس از سوختن IGBT، تعویض این آی‌سی‌های کوچک یک قانون طلایی و اجباری است.

تاثیر افت ظرفیت خازن‌های الکترولیتی و تانتالیوم مسیر گیت

خازن‌های کوچکی که در نزدیک‌ترین نقطه به آی‌سی درایور قرار دارند، وظیفه تامین جریان هجومی لحظه‌ای برای شارژ گیت را بر عهده دارند. این خازن‌ها به دلیل مجاورت با هیت‌سینک‌های داغ، دچار خشکی الکترولیت و افزایش مقاومت داخلی (ESR) می‌شوند. افت ظرفیت این خازن‌ها، توانایی مدار را در ارائه پالس‌های مربعی تیز از بین می‌برد. همیشه خازن‌های کمکی این بخش را با نمونه‌های فرکانسی مرغوب (Low ESR) با گرید دمایی ۱۰۵ درجه سانتی‌گراد تعویض کنید.

جدول انتخاب سریع قطعات مصرفی و ابزار تست در فرآیند تعمیرات

این جدول مهندسی به شما کمک می‌کند در کمتر از ۵ ثانیه نیازمندی‌های قطعات و ابزارهای کلیدی را برای پایداری برد اورجینال تشخیص دهید:

المان تحت بررسی در برد	نقش ساختاری در سیستم	ابزار دقیق تشخیص سلامت	نشانه فیزیکی و سیگنالی خرابی	قطعه جایگزین و راهکار اصلاحی
ماژول قدرت IGBT	سوییچینگ جریان خروجی موتور	تست دیود مولتی‌متر / اسیلوسکوپ	اتصال کوتاه کامل پایه‌های C و E	تعویض با نمونه اورجینال و تطبیق گرید توان
آی‌سی اپتوکوپلر گیت	ایزولاسیون نوری و تقویت فرمان	اسیلوسکوپ دیجیتال (تست پالس)	دفرمه شدن لبه پالس، دندان‌اره‌ای شدن	تعویض اجباری با سری‌های High-Speed اصلی
خازن‌های دکوپلینگ	تامین جریان هجومی لحظه سوییچ	ESR متر / خازن‌سنج پیشرفته	تورم بدنه، بالا رفتن مقاومت داخلی خازن	جایگزینی با خازن‌های فرکانسی ۱M5 درجه
مقاومت‌های دمپینگ گیت	کنترل سرعت شارژ و حذف نوسان	اهم‌متر دقیق دیجیتال	تغییر رنگ بدنه، سوختگی، گسستگی مدار	تعویض با مقاومت‌های فیلم کربنی غیراندوکتانسی

سوالات متداول کاربران (FAQ)

۱. چرا مقاومت‌های سری گیت (Gate Resistors) بعد از سوختن ماژول IGBT معمولاً تغییر مقدار می‌دهند یا می‌سوزند؟

وقتی لایه‌های داخلی یک ترانزیستور IGBT ذوب می‌شوند، ولتاژ بالای شمش ولتاژ DC (حدود ۶۰۰ تا ۱۲۰۰ ولت) به سمت پایه‌های گیت نشت می‌کند. این ولتاژ عظیم و مخرب به صورت معکوس وارد مدار فرمان می‌شود. مقاومت‌های سری گیت در این لحظه مانند یک فیوز فیزیکی عمل می‌کنند و با سوختن خود، مسیر جریان مخرب را سد می‌نمایند تا آسیب بیشتری به لایه‌های عمیق‌تر برد و آی‌سی‌های پردازنده اصلی (CPU) نرسد.

۲. آیا می‌توان به جای اپتوکوپلرهای گیت درایور قدیمی از ترانسفورماتورهای پالس (Pulse Transformers) استفاده کرد؟

خیر، ساختار برد الکترونیکی اینورتر بر اساس ماتریس قطعات اولیه طراحی می‌شود. ترانسفورماتورهای پالس پایداری بالایی در فرکانس‌های ثابت دارند اما نمی‌توانند سیگنال‌های با پهنای پالس متغیر (PWM) را در سرعت‌های بسیار پایین یا فرآیندهای گشتاور کامل نگه دارند. همچنین ترانس‌ها حجم فیزیکی بیشتری اشغال می‌کنند. شما باید دقیقاً از همان تکنولوژی اپتوکوپلر قید شده در منوال فنی دستگاه استفاده کنید.

۳. پدیده ولتاژ گذرای مثبت و منفی (dV/dt) چگونه مدار گیت درایور را نابود می‌سازد؟

سوییچینگ بسیار سریع در توان‌های بالا، تغییرات شدید ولتاژ در واحد زمان یا همان پدیده $dV/dt$ را پدید می‌آورد. این نوسانات شدید، جریان‌های خازنی مزاحمی را از طریق خازن‌های داخلی ترانزیستور (خازن میلر) به مدار گیت تزریق می‌کنند. اگر مدار درایور به خازن‌های دکوپلینگ مرغوب و مهارکننده‌های فعال (Active Miller Clamp) مجهز نباشد، این ولتاژهای گذرا گیت را به صورت ناخواسته روشن می‌کنند و فاجعه اتصال کوتاه رخ می‌دهد.

۴. خمیر سیلیکون حرارتی چه نقشی در پایداری بلندمدت IGBTهای توان بالا دارد؟

ماژول‌های توان بالا حرارت عظیمی تولید می‌کنند که این حرارت باید در سریع‌ترین زمان ممکن از طریق سینی مسی ماژول به هیت‌سینک آلومینیومی منتقل شود. خمیر سیلیکون، هوا را از منافذ میکروسکوپی بین این دو سطح فلزی خارج می‌کند. اگر از خمیرهای ارزان و فاقد ضریب انتقال حرارت استاندارد استفاده کنید، یا ضخامت خمیر بیش از حد باشد، ترانزیستور دچار پدیده لکه داغ (Hot Spot) می‌شود و لایه‌های نیمه‌هادی آن در اثر گسیختگی حرارتی ذوب خواهند شد.

گراف نتیجه‌گیری فنی (پروتکل پایداری اتوماسیون)

خلاصه متدولوژی و نقشه راه مهندسی برای بازسازی و تضمین سلامت بردهای اینورتر توان بالا را می‌توانید از طریق الگوی ساختاریافته زیر در کارگاه تعمیراتی خود اجرا کنید:

• اقدام پیش‌تعمیراتی: دیسکانکت کامل کابل‌های قدرت $\leftarrow$ دشارژ خازن‌های لینک DC $\leftarrow$ جداسازی ماژول IGBT معیوب از روی برد قدرت.
• آنالیز فرکانسی مدار: تزریق ولتاژ کنترل $\leftarrow$ مانیتورینگ شکل موج گیت با اسیلوسکوپ $\leftarrow$ اطمینان از مربعی بودن کامل سیگنال خروجی.
• نوسازی المان‌های کمکی: تعویض اجباری آی‌سی‌های اپتوکوپلر سرعت بالا $\leftarrow$ جایگزینی خازن‌های مسیر با نمونه‌های الکترولیتی $Low ESR$.
• تست نهایی ایمن: نصب ماژول قدرت جدید با خمیر سیلیکون مرغوب $\leftarrow$ استارت اولیه درایو با لامپ تست سری یا ولتاژ پایین جهت تضمین پایداری.
