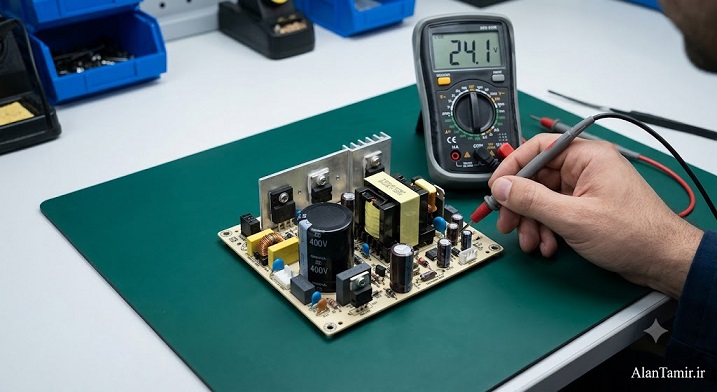

راهنمای گام‌به‌گام عیب‌یابی و تعمیر منبع تغذیه سوئیچینگ در بردهای صنعتی خنک‌کننده و اتوماسیون

منبع تغذیه سوئیچینگ (SMPS) قلب تپنده و رگ حیاتی هر برد الکترونیکی صنعتی است. از دستگاه‌های تهویه مطبوع و سیستم‌های خنک‌کننده بزرگ گرفته تا تابلوهای اتوماسیون کارخانجات و اینورترها، همگی برای کارکرد خود به یک ولتاژ DC صاف و پایدار نیاز دارند که توسط بخش تغذیه سوئیچینگ تامین می‌شود.

تجربه ما در بازار تعمیرات نشان می‌دهد که بیش از ۷۰ درصد خرابی‌های بردهای صنعتی، مستقیماً به بخش منبع تغذیه مربوط می‌شود. این بخش به دلیل کارکرد مداوم، برخورد مستقیم با نوسانات برق ورودی و تحمل حرارت بالا، فرسوده شده و از کار می‌افتد. یک تعمیرکار حرفه‌ای پیش از آنکه سراغ میکروکنترلرها یا بخش‌های فرمان برود، ابتدا باید تغذیه را کالبدشکافی و احیا کند.

در این مقاله تخصصی از الان تعمیر، می‌خواهیم تغذیه سوئیچینگ را به زبان کاملاً تجربی کالبدشکافی کنیم، بلوک‌های آن را بشناسیم و یک نقشه راه گام‌به‌گام برای عیب‌یابی و تعمیر قطعات سوخته به شما ارائه دهیم.

بخش اول: منبع تغذیه سوئیچینگ چگونه کار می‌کند؟ (کالبدشکافی بلوک‌ها)

برخلاف ترانزیستورهای خطی قدیمی یا ترانس‌های هسته آهن بزرگ که راندمان بسیار پایینی داشتند و فضای زیادی اشغال می‌کردند، تغذیه‌های سوئیچینگ با قطع و وصل سریع جریان (سوئیچینگ فرکانس بالا در محدوده ۲۰ تا بیش از ۱۰۰ کیلوهرتز) ولتاژ را کاهش یا افزایش می‌دهند. این کار راندمان را به بالای ۸۵ درصد می‌رساند و ابزارها را به شدت کوچک‌تر می‌کند.

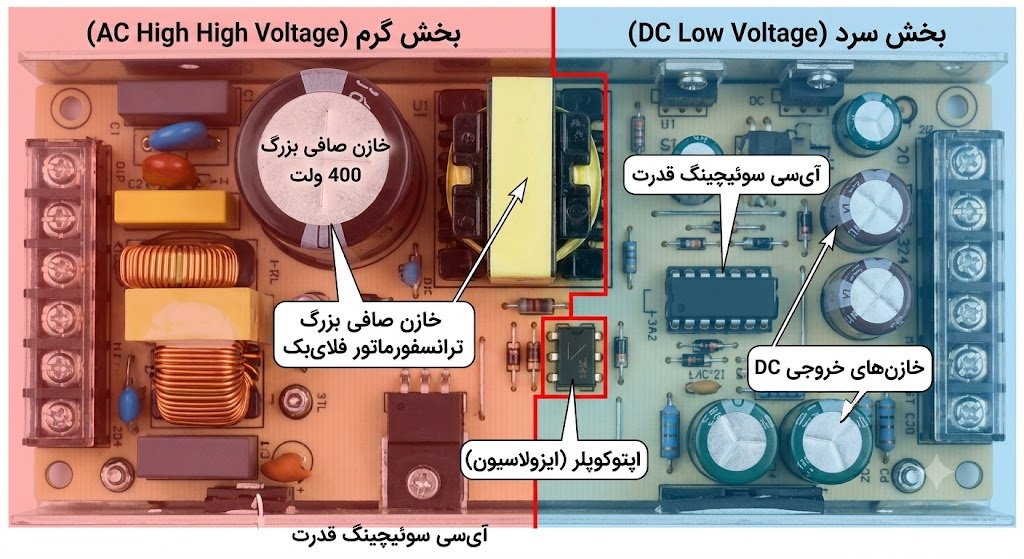

یک منبع تغذیه سوئیچینگ استاندارد روی بردهای صنعتی شامل ۴ بلوک اصلی است که خراب شدن هر کدام، رفتار خاصی روی برد ایجاد می‌کند:

بخش دوم: ابزارهای حیاتی برای تعمیرات ایمن تغذیه

پیش از آنکه دست به هویه شوید، حواستان باشد که با بخش گرم مدار (Hot Line) سر و کار دارید. ولتاژ خازن بزرگ (۳۱۰ ولت) می‌تواند کشنده باشد! همیشه این ابزارها را روی میز کار خود در آلان تعمیر داشته باشید:

• لامپ تست (تست سری): همیشه برق ورودی برد را از طریق یک لامپ رشته‌ای ۱۰۰ وات ۱۰۰ ولت سری به برد وصل کنید. اگر در مدار اتصالی وجود داشته باشد، لامپ روشن می‌شود و مانع از انفجار قطعات یا پریدن فیوز کارگاه می‌گردد.
• دشارژکننده خازن: هیچ‌وقت خازن بزرگ تغذیه را با پیچ‌گوشتی شورت نکنید! این کار به بردهای چندلایه آسیب می‌زند. از یک مقاومت توان بالا یا یک لامپ کوچک برای خالی کردن بار خازن استفاده کنید.
• مولتی‌متر دیجیتال باکیفیت و هویه با توان مناسب.

بخش سوم: الگوریتم گام‌به‌گام عیب‌یابی (وقتی برد کلاً خاموش است)

وقتی یک برد صنعتی خنک‌کننده یا اتوماسیون به مغازه یا کارگاه شما می‌آید که کاملاً مرده و هیچ چراغی روی آن روشن نمی‌شود، مراحل زیر را به ترتیب طی کنید:

گام ۱: تست فیوز و قطعات حفاظتی ورودی

مولتی‌متر را روی تست بوق بگذارید. فیوز ورودی را تست کنید.

• اگر فیوز سوخته (قطع) بود: به هیچ وجه فیوز جدید نگذارید و برد را مستقیم به برق نزنید! سوختن فیوز یعنی یک اتصالی شدید در لایه‌های بعدی رخ داده است.
• بررسی وریستور (VDR): شکل ظاهری وریستور را چک کنید. اگر ترکیده یا سیاه شده، آن را خارج کنید. وریستور در اثر افزایش ناگهانی ولتاژ برق، خودش را فدای مدار می‌کند.

گام ۲: تست پل دیود و خازن صافی بزرگ

اگر فیوز سوخته بود، متهم بعدی پل دیود است. مولتی‌متر را روی تست دیود بگذارید و ۴ دیودِ پل را تست کنید. نباید هیچ‌کدام شورت (بوق ممتد) باشند.

سپس پایه‌های خازن بزرگ ۴۰۰ ولتی را تست کنید. اگر پایه‌های خازن شورت باشند، یا خود خازن خراب است یا آی‌سی سوئیچینگ/ماسفت اصلی سوخته و اتصالی کرده است.

گام ۳: تست آی‌سی سوئیچینگ و ماسفت قدرت

در اکثر بردهای صنعتی جدید، ماسفت و آی‌سی کنترلر در یک پکیج واحد (مثل آی‌سی‌های TNY264 یا TNY280) جمع شده‌اند. پایه درین (Drain) و سورس (Source) این آی‌سی را تست کنید. اگر بین این دو پایه بوق ممتد شنیدید، آی‌سی کاملاً سوخته است و باید تعویض شود.

نکته کلیدی: هنگام تعویض آی‌سی تغذیه، حتماً مقاومت‌های کم‌اهمیّت اطراف آن (مقاومت‌های فیوزی و راه‌انداز) را هم چک کنید، چون معمولاً همراه با آی‌سی می‌سوزند.

بخش چهارم: خطای خروجی نوسانی (چشمک زدن LED یا صدای تیک‌تیک)

گاهی برد کاملاً خاموش نیست، اما ولتاژ خروجی ثابت نمی‌ماند؛ مثلاً ولتاژ ۱۲ ولت مدام بین ۸ تا ۱۲ ولت نوسان می‌کند و صدای تیک‌تیک خفیفی از ترانس شنیده می‌شود. این حالت نشان‌دهنده عملکرد مدار محافظ یا خرابی بخش بازخورد (Feedback) است:

۱. خازن‌های خروجی (بزرگ‌ترین متهم نوسان)

خازن‌های الکترولیتی خروجی به مرور زمان در اثر حرارت ظرفیت خود را از دست می‌دهند و مقاومت داخلی‌شان (ESR) بالا می‌رود. حتی اگر ظاهر خازن باد نکرده باشد، ممکن است خشک شده باشد. تمام خازن‌های خط خروجی را ترجیحاً تعویض کنید یا با اس‌آر متر بسنجید.

۲. اپتوکوپلر و آی‌سی مرجع TL431

اگر خازن‌ها سالم بودند، مسیر بازخورد قطع شده است. اپتوکوپلر نمی‌تواند گزارش ولتاژ را به بخش گرم بفرستد، در نتیجه آی‌سی مدام روشن و خاموش می‌شود. اپتوکوپلر را بیرون از مدار تست یا تعویض کنید. همچنین آی‌سی سه پایه کوچک TL431 را که وظیفه نمونه‌برداری دقیق ولتاژ را دارد، بررسی نمایید.

بخش پنجم: جدول عیب‌یابی سریع و تجربی بردهای تغذیه

نشانه‌های خرابی برد	علت احتمالی خرابی	قطعه‌ای که باید تعویض یا تست شود
برد کاملاً مرده، فیوز سیاه شده	شورت شدن بخش گرم مدار	پل دیود، ماسفت قدرت، آی‌سی سوئیچینگ
فیوز سالم است، خروجی صفر ولت است	قطع شدن مسیر راه‌انداز	مقاومت‌های استارت‌آپ (Startup) توان بالا
ولتاژ خروجی نوسان دارد، صدای چاپر می‌آید	عدم فیلترینگ یا خرابی فیدبک	خازن‌های خروجی، اپتوکوپلر، دیود شاتکی خروجی
ولتاژ خروجی کمتر از حد مجاز است (مثلا ۹ ولت به جای ۱۲ ولت)	خرابی خازن بخش تغذیه آی‌سی (VCC)	خازن کوچک الکترولیتی کنار آی‌سی سوئیچینگ اصلی

نتیجه‌گیری و جمع‌بندی

تعمیر منبع تغذیه سوئیچینگ در بردهای صنعتی، یک فرآیند کاملاً منطقی و لایه به لایه است. با داشتن نقشه راه، استفاده از لامپ تست برای جلوگیری از آسیب‌های بیشتر، و تست قطعات کلیدی مثل پل دیود، خازن‌ها، آی‌سی سوئیچینگ و المان‌های بخش فیدبک، می‌توانید پیچیده‌ترین بردهای خنک‌کننده و اتوماسیون را در سریع‌ترین زمان ممکن احیا کنید. همواره به یاد داشته باشید که خازن‌های باکیفیت و با دمای کاری ۱۰۵ درجه سانتی‌گراد، طول عمر تعمیرات شما را تضمین می‌کنند.
