علائم خرابی برد پاور پرینترهای لیزری و حرارتی چیست؟

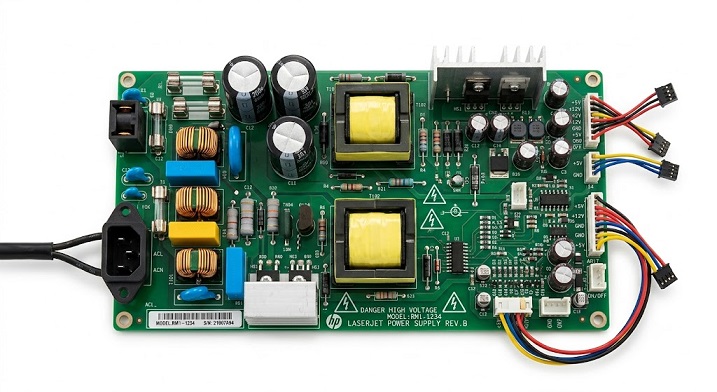

برد پاور یا منبع تغذیه ($Power\ Supply\ Board$)، شریان حیاتی هر پرینتر است. این بخش وظیفه دارد برق متناوب شهری ($220V\ AC$) را دریافت کرده و آن را به ولتاژهای مستقیم ($DC$) فیلترشده و دقیق برای تغذیه مادربرد (فورمتر)، موتورها، لیزر، حسگرها و قطعات حرارتی تبدیل کند. پرینترهای لیزری اداری و پرینترهای حرارتی فیشپرینتر ($Thermal\ Printer$) که در فروشگاهها استفاده میشوند، به دلیل کارکرد مداوم و نوسانات برق، به شدت در معرض خرابی برد پاور قرار دارند.
خرابی برد پاور معمولاً خود را با نشانههای مختلفی نشان میدهد؛ از خاموشی کامل دستگاه گرفته تا خطاهای مبهم سختافزاری. شناخت این علائم به تکنسینها و تعمیرکاران کمک میکند تا بدون اتلاف وقت و تعویض قطعات اشتباه، مستقیماً به سراغ منبع مشکل بروند. در این مقاله تخصصی، علائم ظاهری، عملکردی و الکترونیکی خرابی برد پاور را در هر دو نوع پرینتر لیزری و حرارتی بررسی میکنیم.
۱. تفاوت ولتاژ و ساختار پاور در پرینترهای لیزری و حرارتی
برای عیبیابی دقیق، ابتدا باید بدانیم که برد پاور در این دو نوع چاپگر چگونه کار میکند:
- پرینترهای لیزری: این دستگاهها علاوه بر ولتاژهای پایین (مانند $5V$ و $24V$) برای بردهای دیجیتال و موتورها، نیاز به یک بخش ولتاژ بالا (High Voltage) دارند. این بخش ولتاژهایی در حدود چند کیلوولت ($kV$) برای شارژ کردن درام، تونر و غلتکها تولید میکند. همچنین بخش پاور باید جریان بالایی را برای المنت حرارتی فیوزر ($Fuser$) تامین کند.
- پرینترهای حرارتی (فیشپرینتر): این دستگاهها ساختار سادهتری دارند. پاور آنها معمولاً یک آداپتور جریان بالای خارجی یا یک برد داخلی کوچک است که ولتاژ ثابت ۲۴ ولت را برای هد حرارتی ($Thermal\ Head$) و موتور پیشبرنده کاغذ تامین میکند.
۲. علائم اصلی خرابی برد پاور در پرینترهای لیزری
پرینترهای لیزری (مانند مدلهای محبوب اچپی و کانن) در صورت آسیب دیدن برد پاور، نشانههای زیر را بروز میدهند:
الف) خاموشی کامل پرینتر (No Power)
شایعترین نشانه، روشن نشدن هیچکدام از چراغهای الایدی دستگاه و عدم حرکت موتورها پس از فشردن کلید پاور است. در این حالت، جریان برق اصلاً به برد اصلی (فورمتر) نمیرسد.
ب) خطای فیوزر و عدم گرم شدن چاپگر
بخش فیوزر پرینتر لیزری برای ذوب کردن پودر تونر روی کاغذ نیاز به حرارت بالایی دارد. برق این المنت مستقیماً توسط رلهها و ترایاکهای موجود روی برد پاور تامین میشود. اگر پرینتر با خطای حرارتی (مانند خطای ۵۰.x در پرینترهای HP) مواجه شود و هیتر گرم نشود، ایراد میتواند از سوختن قطعات سوئیچینگ خروجی پاور باشد.
ج) چاپ صفحات کاملاً سفید یا کاملاً سیاه
اگر بخش ولتاژ بالای برد پاور ($HVPS$) آسیب ببیند، درام مغناطیسی پرینتر به درستی شارژ یا دشارژ نمیشود. در نتیجه، پودر تونر روی کاغذ منتقل نشده و صفحات کاملاً سفید چاپ میشوند، یا برعکس، تونر به صورت بیهدف روی کل صفحه پخش شده و صفحه کاملاً سیاه خارج میشود.
د) گیر کردن مکرر کاغذ به دلیل افت جریان موتورها
گاهی اوقات کاغذ در بخشهای مختلف پرینتر گیر میکند ($Paper\ Jam$). اگر سنسورها سالم باشند، علت این مشکل ضعیف شدن خازنهای خروجی برد پاور است. پاور نمیتواند جریان کافی برای چرخاندن موتورهای اصلی زیر بار تامین کند؛ در نتیجه سرعت حرکت کاغذ کم شده و پرینتر خطای گیر کردن کاغذ میدهد.
۳. علائم اصلی خرابی برد پاور در پرینترهای حرارتی (فیشپرینتر)
فیشپرینترهای حرارتی که در صندوقهای فروشگاهی و رستورانها کار میکنند، علائم متفاوتی در زمان خرابی پاور دارند:
الف) کمرنگ چاپ شدن فیشها
هد حرارتی فیشپرینتر برای ایجاد لکههای سیاه روی کاغذ حساس به حرارت، نیاز به ولتاژ ۲۴ ولت کاملاً پایدار دارد. اگر خازنهای صافی پاور حرارتی ضعیف شوند، ولتاژ زیر بار افت میکند و متن فیشها به شدت کمرنگ، سایهدار یا مقطع چاپ میشود.
ب) خاموش شدن یا ریست شدن پرینتر در لحظه دستور چاپ
دستگاه در حالت عادی روشن است و چراغ پاور آن سبز است. اما به محض اینکه از کامپیوتر یا صندوق فروشگاهی دستور چاپ صادر میشود، پرینتر ناگهان خاموش شده یا ریست میگردد. علت این است که پاور در حالت بیباری ولتاژ دارد، اما توانایی تامین جریان لحظهای برای موتور و هد را ندارد و مدار محافظ آن فعال میشود.
ج) چشمک زدن چراغ Error یا عدم شناسایی توسط کامپیوتر
نوسان در خطوط ولتاژ $5V$ یا $3.3V$ خروجی برد پاور باعث اختلال در عملکرد پردازنده اصلی پرینتر میشود. در این حالت، دستگاه رفتارهای عجیبی مثل چشمک زدن مداوم چراغ خطا ($Error$) یا قطع و وصل شدن مکرر اتصال یواسبی ($USB$) به کامپیوتر را نشان میدهد.
۴. قطعاتی که بیشترین آمار خرابی را در پاور پرینتر دارند
هنگام باز کردن برد پاور پرینتر، معمولاً عیب در یکی از بخشهای زیر یافت میشود:
- فیوز ورودی: اولین قطعهای است که در اثر نوسان شدید برق میسوزد و مدار را قطع میکند.
- ورایستور (MOV): در صورت ورود ولتاژهای هجومی بالا، شورت شده و فیوز را میسوزاند.
- خازنهای الکترولیتی صافی: به دلیل حرارت بالای پرینتر، مایع داخل آنها خشک شده و باد میکنند که باعث ایجاد ریپل و افت جریان میشود.
- ماسفت سوئیچینگ اصلی و آیسی تغذیه: در اثر اضافه بار یا داغ شدن شدید اتصال کوتاه میشوند.
🛠️ ۵. راهنمای گامبهگام تست و عیبیابی برد پاور پرینتر
برای عیبیابی لایو و مهندسی برد پاور پرینتر، مراحل راستچین شده زیر را با مولتیمتر دنبال کنید:
- تست آفلاین (تست سرد): پرینتر را کاملاً از برق بکشید. مولتیمتر را روی تست بازر بگذارید. فیوز ورودی، پل دیود و ماسفت سوئیچینگ اصلی را تست کنید تا اتصال کوتاه نباشند. خازنهای صافی خروجی را از نظر ظاهری (بادکردگی) چک کنید.
- تست آنلاین (تست گرم): سیم برق پرینتر را وصل کنید (مراقب ولتاژ خطرناک برق شهر روی هیتسینکهای بخش اولیه باشید). مولتیمتر را روی رنج ولتاژ دیسی ($DC$) بگذارید.
- اندازهگیری ولتاژ خازن اصلی: ولتاژ دو سر خازن بزرگ ورودی باید حدود ۳۰۰ تا ۳۱۰ ولت دیسی باشد. اگر این ولتاژ کمتر بود یا نوسان داشت، خازن یا دیودهای پل خراب هستند.

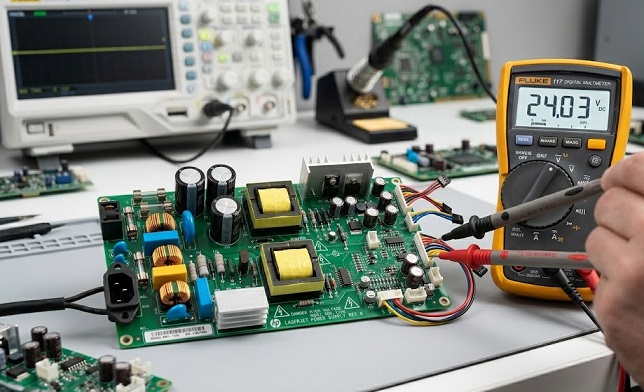

- اندازهگیری ولتاژهای خروجی کانکتور: پراب مشکی را به شاسی یا زمین ($GND$) وصل کنید. پراب قرمز را روی پینهای خروجی کانکتور برد پاور که به فورمتر میرود بگذارید. ولتاژهای استاندارد مانند $24V$ ،$5V$ و $3.3V$ باید کاملاً ثابت و بدون نوسان باشند. اگر ولتاژ ۲۴ ولت در لحظه استارت موتورها افت شدید داشت، خازنهای فیلتر خروجی را تعویض کنید.
نتیجهگیری و خرید قطعات تعمیراتی
برد پاور پرینترها قطعهای کاملاً قابل تعمیر است و در ۹۰ درصد مواقع، خرابی آن با تعویض چند خازن، ماسفت یا فیوز ارزانقیمت برطرف میشود و نیازی به تعویض کل برد گرانقیمت پرینتر نیست. رعایت اصول حفاظتی و استفاده از قطعات باکیفیت و استاندارد، طول عمر دوباره دستگاه را تضمین میکند.
