نوسان برق کدام قطعات برد الکترونیکی را میسوزاند؟ (راهنمای جامع بررسی وریستور و فیوز)
نوسانات برق شهری و صنعتی، یکی از بزرگترین دشمنان تجهیزات الکترونیکی به شمار میروند. این تغییرات ناگهانی ولتاژ، فرقی میان پکیج دیواری مدرن، لپتاپ گرانقیمت یا دستگاههای پیچیده در خطوط تولید کارخانهها نمیگذارند و تمام این تجهیزات را با خطری جدی روبرو میکنند. رعد و برق، قطع و وصل مکرر جریان یا اشکالات عمده در شبکه توزیع، ولتاژ ورودی را در کسری از ثانیه چندین برابر افزایش میدهند.

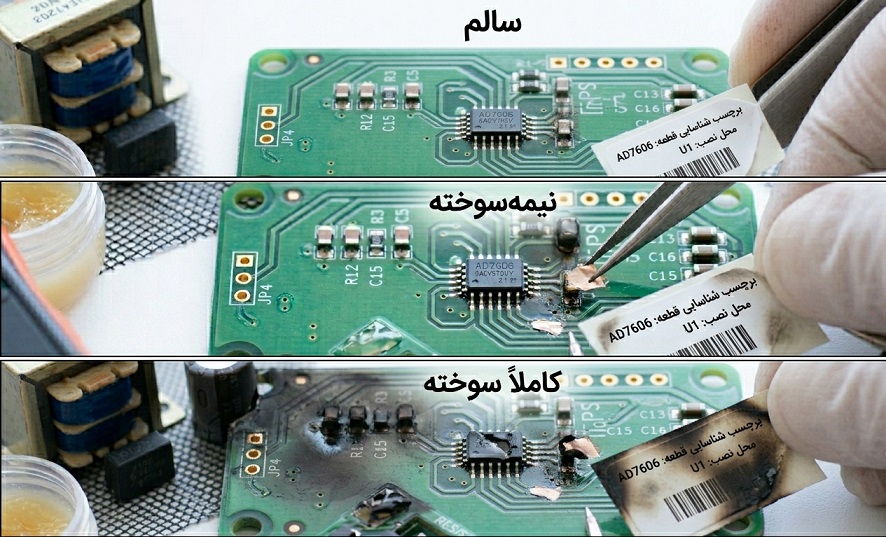

هنگام رخ دادن این حوادث، برد الکترونیکی اصلی نخستین ضربه را دریافت میکند. اما نوسان برق دقیقاً کدام قطعات را هدف قرار میدهد و سیستمهای حفاظتی چگونه جلوی فاجعه را میگیرند؟ در این مقاله تخصصی از بلاگ «الان تعمیر»، قطعات حساس در برابر نوسان ولتاژ را کالبدشکافی میکنیم و نوسان برق کدام قطعات برد الکترونیکی را میسوزاند نقش وعملکرد دو سرباز خط مقدم، یعنی وریستور و فیوز را توضیح میدهیم.
نوسان ولتاژ چگونه مدار الکترونیکی را تخریب میکند؟
طراحان، بردهای الکترونیکی را برای کار در یک محدوده ولتاژ مشخص (مثلاً ۲۲۰ ولت AC یا ۵ تا ۱۲ ولت DC) میسازند. وقتی ولتاژ ورودی ناگهان از حد مجاز فراتر میرود (Surge)، جریان شدیدی راه خود را به سمت مدار اصلی باز میکند. این ولتاژ بالا ساختار داخلی قطعات حساسی مثل میکروکنترلرها، آیسیهای پردازشی یا خازنها را به دلیل حرارت شدید ذوب میکند.
مهندسان الکترونیک برای جلوگیری از سوختن کل برد، یک بلوک حفاظتی را در ورودی منبع تغذیه تعبیه میکنند. این بلوک هوشمند نوسانات را حس میکند و با فیلتر کردن یا قطع کامل جریان، مانع از ورود ولتاژ مخرب به بخشهای حساستر (مانند پردازنده) میشود.
۱. وریستور (MOV)؛ سرباز انتحاری در خط مقدم مدار
وریستور (Varistor) که مهندسان در نقشه بردهای الکترونیکی آن را MOV (Metal Oxide Varistor) مینامند، قطعهای شبیه به یک دیسک کوچک (به رنگهای آبی، سبز یا زرد) است. طراحان این قطعه را دقیقاً در ابتدای ورودی برق دستگاه و به صورت موازی لحیم میکنند.
وظیفه فنی وریستور چیست؟
وریستور به عنوان یک مقاومت وابسته به ولتاژ عمل میکند. در شرایط عادی و با ورود ولتاژ استاندارد (۲۲۰ ولت)، این قطعه مقاومت فوقالعاده بالایی (در حد مگااهم) از خود نشان میدهد. در نتیجه، جریان برق بدون ورود به وریستور، مسیر خود را به سمت مدار اصلی دنبال میکند.
به محض رخ دادن نوسان شدید، وقتی ولتاژ از حد آستانه وریستور (مثلاً ۲۷۵ ولت) عبور میکند، این قطعه مقاومت خود را به سرعت به نزدیک صفر میرساند. با این واکنش، وریستور مانند یک کلید بسته، یک اتصال کوتاه عمدی را در ورودی مدار خلق میکند. این میانبر هوشمندانه، تمام جریان اضافی و مخرب نوسان را از بدنهی وریستور عبور میدهد و آن را به سمت سیم نول یا زمین هدایت میکند تا ولتاژ بخشهای بعدی بالا نرود.

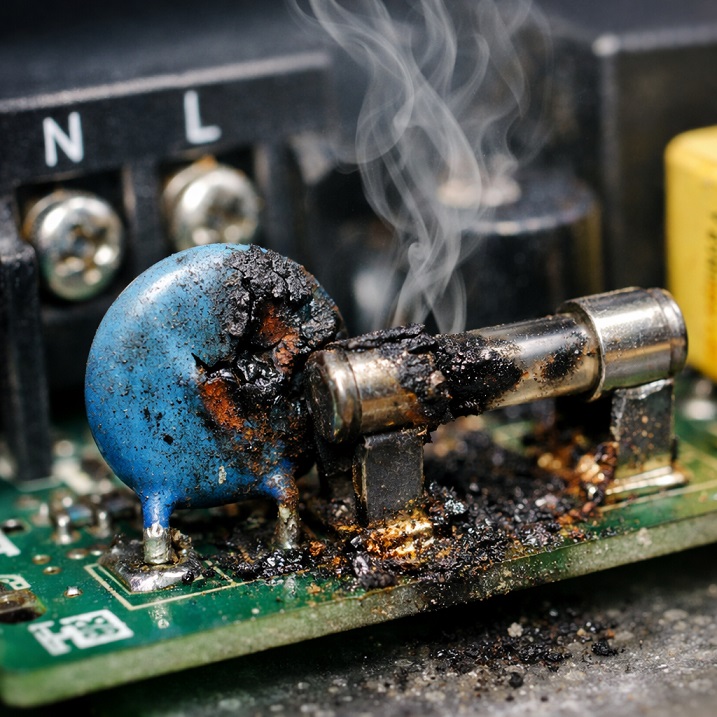

علائم سوختن وریستور
وقتی مدار با نوسانات شدید یا طولانیمدت مواجه میشود، وریستور برای نجات برد فداکاری میکند و خود را از بین میبرد. شما میتوانید علائم ظاهری سوختن آن را به این شکل تشخیص دهید:
- بدنه وریستور سیاه میشود، ترک میخورد یا کاملاً منفجر میگردد.
- دوده سیاه رنگی روی قطعات مجاور جا میماند.
- بوی سوختگی شدیدی از اتمسفر برد به مشام میرسد.
۲. فیوز (Fuse)؛ نگهبان قطعکننده جریان
طراحان، فیوز را به صورت سری در ابتدای مدار قرار میدهند تا از کل سیستم در برابر اضافه جریان (Overcurrent) و اتصال کوتاه محافظت کند.
چگونه همکاری وریستور و فیوز برد را نجات میدهد؟
وریستور و فیوز در زمان نوسان برق، یک سناریوی همکاری هوشمندانه را اجرا میکنند:
- ولتاژ شبکه ناگهان بالا میرود.
- وریستور واکنش نشان میدهد و مقاومت خود را صفر میکند (ایجاد اتصال کوتاه عمدی).
- این اتصال کوتاه، آمپراژ و جریان مدار را به شدت بالا میبرد.
- این جریان عظیم از داخل فیوز عبور میکند.
- رشته سیم نازک خفته در قلب فیوز، این آمپراژ بالا را تحمل نمیکند، ذوب میشود و جریان را به طور کامل قطع میسازد.
با قطع شدن فیوز، برق ورودی دیگر ارتباطی با بقیه برد ندارد. در واقع، وریستور نوسان ولتاژ را به شوک جریانی تبدیل میکند تا فیوز بیدار شود و جریان را قطع کند.
نوسان برق کدام قطعات دیگر را نابود میکند؟
اگر شدت نوسان برق از ظرفیت بلوک حفاظتی فراتر برود، یا تولیدکننده از مدار حفاظتی استاندارد در دستگاه استفاده نکرده باشد، ولتاژ بالا به لایههای بعدی نفوذ میکند و این قطعات را میسوزاند:
دیودهای پل (Bridge Rectifier)
دیودها وظیفه تبدیل برق AC به DC را بر عهده دارند. ولتاژ بالا دیودها را دچار شکست دیالکتریک میکند. در این حالت، دیود اتصال کوتاه میشود و جریان مخرب را مستقیماً به خازنها میفرستد.
خازنهای صافی الکترولیتی (Filter Capacitors)
خازنهای ورودی سقف ولتاژ مشخصی (مثلاً ۴۰۰ ولت) دارند. وقتی ولتاژ نوسان از این مرز عبور میکند، مایع الکترولیت داخل خازن به شدت داغ میشود، گاز تولید میکند و در نهایت بدنه خازن را باد میاندازد یا آن را میترکاند.
آیسی تغذیه و سوییچینگ (Power IC)
آیسی تغذیه در منابع تغذیه سوئیچینگ، فرکانس و توان مدار را کنترل میکند. نوسان ولتاژ، لایههای ظریف سیلیکونی داخل این تراشه را ذوب میکند و دستگاه را به طور کامل از کار میاندازد.
🛠️ راهنمای تکنسین: چطور وریستور و فیوز را روی برد تست کنیم؟
اگر بردی را در دست دارید که پس از نوسان یا قطع و وصل برق روشن نمیشود، مراحل زیر را با مولتیمتر دنبال کنید:
- بررسی چشمی: ابتدا برد را زیر نور کافی بگیرید. به دنبال خازنهای دفرمشده، وریستورهای ترکخورده یا آثار سوختگی شدید بگردید.
- تست سلامت فیوز: مولتیمتر را روی وضعیت تست بوق (Continuity) بگذارید. پروبها را به دو سر فیوز بچسبانید. شنیدن صدای بوق، سلامت فیوز را تایید میکند. اگر مولتیمتر سکوت کرد، یعنی فیوز سوخته و جریان را قطع کرده است.
- تست وریستور روی برد: مولتیمتر را روی وضعیت تست مقاومت (اهممتر) یا تست دیود تنظیم کنید. پروبها را به دو سر وریستور متصل کنید. یک وریستور سالم باید مقاومت بینهایت (OL) را روی صفحه نمایش دهد. اگر مولتیمتر عدد پایینی را نشان داد یا بوق زد، یعنی وریستور اتصال کوتاه (Short) شده است و باید آن را تعویض کنید.
⚠️ نکته طلایی سئو و ایمنی: هرگز برای راه انداختن سریع دستگاه، فیوز را با یک رشته سیم ضخیم یکسره نکنید! همچنین اگر وریستور سوخته را بدون جایگزین کردن نمونه جدید از مدار خارج کنید، برد را در برابر نوسان بعدی کاملاً بیدفاع میگذارید و در حادثه بعدی، کل مدار را به خاکستر تبدیل میکنید.
جدول مقایسه نقش وریستور و فیوز در پایداری برد
| ویژگی | وریستور (MOV) | فیوز (Fuse) |
| نحوه اتصال در مدار | موازی (Parallel) | سری (Series) |
| عامل تحریککننده | افزایش ناگهانی ولتاژ (Volt Surge) | افزایش ناگهانی جریان (Overcurrent) |
| وضعیت بعد از نوسان شدید | اتصال کوتاه میشود یا میترکد | سیم داخلی آن ذوب و قطع میشود |
| هدف اصلی | انحراف مسیر ولتاژ بالا به زمین | قطع کامل جریان ورودی برق |
خدمات تخصصی احیای بردهای آسیبدیده در «الان تعمیر»
تعمیر بردهایی که از نوسان برق آسیب دیدهاند، تکنسین را به چالش میکشد. گاهی اوقات شما وریستور و فیوز را تعویض میکنید، اما دستگاه باز هم روشن نمیشود؛ چرا که جریان مخرب به لایههای بعدی نفوذ کرده یا ترکهای میکروسکوپی در مدار چاپی (PCB) ایجاد کرده است.
کارشناسان ما در مجموعه «الان تعمیر» با در اختیار داشتن ابزارهای دقیق عیبیابی، خط ولتاژ برد شما را قدمبهقدم دنبال میکنند. ما قطعات محافظتی را با نمونههای استاندارد و متناسب با توان دستگاه شما تعویض میکنیم تا ایمنی دستگاه را در آینده تضمین کنیم.
آیا دستگاه شما هم بعد از اتصالی یا نوسان برق خاموش شده است؟
کار را به کاردان بسپارید. تکنسینهای «الان تعمیر» آمادگی دارند تا بردهای آسیبدیده شما را با بالاترین کیفیت و گارانتی خدمات تعمیر کنند. همین حالا درخواست خود را در فرم زیر ثبت کنید تا کارشناسان ما با شما تماس بگیرند:
[فرم ثبت درخواست اعزام متخصص و تعمیر برد الکترونیکی]
سوالات متداول (FAQ)
۱. آیا میتوانم وریستور سوخته را از روی برد حذف کنم تا دستگاه روشن شود؟
اگر فیوز سوخته را تعویض کنید و وریستور شورتشده را از مدار بیرون بیاورید، دستگاه روشن میشود؛ اما با این کار ریسک بزرگی میکنید، چون دستگاه دیگر هیچ محافظی در برابر نوسان ولتاژ ندارد.
۲. چرا بعد از تعویض فیوز، به محض روشن کردن دستگاه، فیوز جدید دوباره میسوزد؟
این رفتار نشان میدهد که وریستور، دیودهای پل یا ماسفت تغذیه بعد از فیوز، دچار اتصال کوتاه شدهاند و جریان را مستقیم به زمین میفرستند. تا زمانی که قطعه شورتشده را تعویض نکنید، فیوزهای جدید هم خواهند سوخت.
۳. آیا محافظهای برق دیواری مانع از سوختن وریستور برد میشوند؟
محافظهای برق استاندارد نوسانات طولانیمدت را به خوبی قطع میکنند، اما در برابر شوکهای فوقالعاده سریع (مثل رعد و برق)، سرعت عملکرد وریستور داخل برد بسیار بالاتر است و نقش نجاتدهنده نهایی را ایفا میکند.
